СТЕНД-ИМИТАТОР ВНЕШНЕГО
ДЫХАНИЯ ЧЕЛОВЕКА
Стенд-имитатор внешнего дыхания человека предназначен для объективной оценки дыхательного аппарата при работе с различной дыхательной нагрузкой и в различных внешних микроклиматических условиях.
Принципиальная схема стенда показана на рисунке.
При испытании дыхательного аппарата на стенде определяют время защитного действия, условия дыхания, параметры основных систем и устройств.
Стенд имитирует вентиляционную функцию легких и легочный газообмен. Для имитации вентиляционной функции легких стенд создает пульсирующий поток газа с изменением объемного расхода, близким к синусоидальному, и равной продолжительностью фаз вдоха и выдоха.
Стенд имитирует температурно-влажностный режим выдоха путем нагревания и увлажнения выдыхаемой газовоздушной смеси.
Мгновенные значения объемного расхода не должны отличаться от синусоидальных более чем на ±4 %.
Объем дыхательного цикла должен быть от 0,9 до 2,9 дм3, частота дыхания должна быть от 15 до 30 1/мин.
В имитаторе дыхания и в месте присоединения стенда к лицевой части дыхательного аппарата выдыхаемая газовоздушная смесь должна иметь температуру (36,5 ±0,5) oС и относительную влажность (95 ±3) %.
В состав стенда должна входить климатическая камера, где поддерживается температура в пределах от минус 50 до 60 oС с отклонением от заданной величины не более ±2 oС со скоростью воздушного потока от 0,3 до 0,5 м/с.
Стенд должен быть укомплектован контрольно-измерительными приборами и устройствами, позволяющими устанавливать и контролировать параметры дыхательной нагрузки и регистрировать сопротивление дыханию в дыхательном аппарате в диапазоне от минус 1000 до 1000 Па с погрешностью не более ±20 Па.
Отобранная для анализа смесь должна после его окончания возвращаться в систему стенда.
При включении стенда на холостой ход трехходовые краны устанавливают в положение, при котором имитатор дыхания соединяется по воздуховодной системе стенда с окружающей средой. В этом положении испытываемый дыхательный аппарат отключен от имитатора дыхания.
Подключение мановакуумметра проводят к штуцеру на лицевой части или к штуцеру на муляже. Избыточное давление воздуха под лицевой частью измеряют в подмасочном пространстве лицевой части (полумаске).

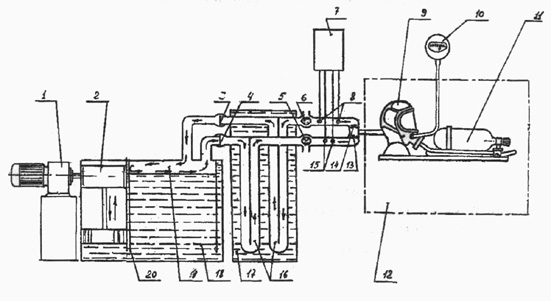

Принципиальная схема стенда-имитатора дыхания человека:
1 - привод "искусственных легких"; 2 - поршень; 3 - клапан вдоха; 4 - клапан выдоха; 5,6- трехходовые краны; 7 -электроконтактные термометры; 8, 15 - сухие и влажные датчики; 9 - муляж головы человека; 10 — мановакуумметр; 11 - дыхательный аппарат; 12 - климатическая камера; 13 - клапан выдоха; 14 - клапан вдоха; 16 - теплообменник;17 - термостат; 18- термостатическая ванна; 19 - камера газообмена; 20 - корпус
