6. МЕТОДЫ ИСПЫТАНИЙ
6.1. Проверку нормативно-технической документации на дыхательный аппарат проводят путем определения соответствия ее содержания требованиям пп. 3.1, 3.3.3, 3.7.1, 3.7.2, 3.8.6, 3.9.1, 3.9.5, 3.11.1, 3.11.2, 3.14.5, 3.18.1, 3.18.2 настоящих норм.
6.2. Проверку соответствия дыхательного аппарата требованиям пп. 3.2.3, 3.9.4, 3.9.7, 3.11.3, 3.12.3, 3.13.1, 3.14.1-3.14.3, 3.16, 3.17.1-3.17.3 настоящих норм проводят визуально.
6.3. Испытания с использованием приборов
6.3.1. Проверка массы дыхательного аппарата (п. 3.6.3 настоящих норм)
Средства измерения.
Весы с диапазоном измерений до 20 кг и ценой деления 50 г.
Проведение испытаний.
Определяют массу полностью укомплектованного и снаряженного дыхательного аппарата без вспомогательных устройств, применяющихся эпизодически (спасательное устройство, устройство искусственной вентиляции легких и др.), с точностью до 0,1 кг.
6.3.2. Проверка приведенного центра массы (п. 3.6.4 настоящих норм)
Проводят проверку дыхательного аппарата с баллоном (баллонами) с давлением воздуха 29,4 и 1,0 МПа (имитация состояния дыхательного аппарата в конце работы).
Оборудование.
Стенд (рисунок 1).

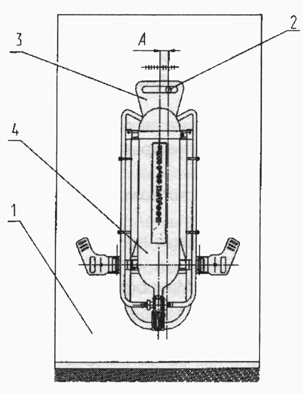

Рисунок 1. Принципиальная схема стенда для определения смещения центра массы:
I - щит, 2 - штырь, 3 - приспособление, 4 - дыхательный аппарат
Описание устройства стенда.
Стенд состоит из щита, закрепленного на вертикальной стене. В щите закреплен штырь, на который с помощью приспособления подвешивается дыхательный аппарат. Вертикально через ось штыря нанесена краской линия длиной (1000 ±5) мм и шириной (1,0 ±0,2) мм.
Подготовка к проведению испытаний.
На спинке и баллоне дыхательного аппарата прочерчивают мелом линию, соответствующую оси симметрии дыхательного аппарата. В верхней части спинки дыхательного аппарата устанавливают приспособление, необходимое для подвешивания дыхательного аппарата на штырь щита.
Проведение испытания.
Дыхательный аппарат с помощью приспособления подвешивают на штырь щита таким образом, чтобы линии, нанесенные на дыхательном аппарате и щите, были параллельны.
Результат проверки считают положительным, если величина смещения точки подвеса дыхательного аппарата относительно нанесенной на щите линии, измеренная с точностью до 1 мм, составляет не более 30 мм.
6.3.3. Проверка усилия срабатывания органов управления (п. 3.6.6 настоящих норм)
Определяют усилие, которое необходимо приложить к органам управления дыхательным аппаратом (кнопки, рычаги, маховики и др.) для их включения (выключения).
Усилие создают и измеряют оборудованием с погрешностью измерений не более ±5 %.
Проведение испытаний.
Усилие для вентилей прикладывают в точке, лежащей на маховике вентиля и максимально удаленной от оси маховика вентиля.
Усилие для включения (выключения) кнопок прикладывают вдоль оси кнопок.
Усилие для включения (выключения) рычагов прикладывают в направлении их движения.
Результат проверки считают положительным, если значение усилия, необходимого для включения (выключения) органов управления дыхательным аппаратом, не превышает 80 Н.
6.3.4. Определение избыточного давления воздуха в подмасочном пространстве лицевой части при нулевом расходе воздуха (п. 3.6.8 настоящих норм)
Проверку проводят при нормальной температуре окружающего воздуха.
Регистрируют величины избыточного давления воздуха в подмасочном пространстве лицевой части при давлении воздуха в баллоне дыхательного аппарата (29,4 -0,5) МПа, (15,0 ±0,5) МПа, (1,0+0,5) МПа.
Оборудование:
муляж головы человека;
манометр с диапазоном измерений от 0 до 1000 Па с погрешностью не более ±20 Па.
Проведение испытаний.
Надевают на муляж головы человека лицевую часть дыхательного аппарата. Муляж подключают к манометру, открывают вентиль баллона дыхательного аппарата. Из подмасочного пространства лицевой части делают вдох, при этом легочный автомат переключается в режим работы с избыточным давлением, и по манометру определяют избыточное давление воздуха в подмасочном пространстве лицевой части при нулевом расходе воздуха. Результат проверки считают положительным, если при значениях давления воздуха в баллоне дыхательного аппарата(29,4 -0,5); (15,0 ±0,5); (1,0+0,5) МПа в подмасочном пространстве лицевой части поддерживается избыточное давление, не превышающее 450 Па.
6.3.5. Проверка герметичности и износостойкости вентиля баллона (пп. 3.8.3-3.8.5 настоящих норм)
Проверку проводят на одном вентиле, установленном в баллоне дыхательного аппарата.
Оборудование.
Емкость вместимостью не менее 0,25 м3, заполненная водой для погружения в нее вентиля баллона.
Проведение испытаний.
Проверку герметичности вентиля баллона в положениях "Открыто" (с установленной в штуцере вентиля заглушкой) и "Закрыто" проводят при давлении воздуха в баллоне 29,4 и 2,0 МПа. Проверку проводят путем опускания вентиля баллона в воду.
Результат проверки считают положительным, если при погружении вентиля баллона в воду не наблюдается выделение пузырьков воздуха из вентиля и соединения "вентиль-баллон".
Проверку вентиля баллона (заполненного воздухом до давления 29,4 МПа) на износостойкость проводят методом открытия-закрытия вентиля из крайнего положения вентиля "Открыто" в крайнее положение "Закрыто" и обратно. После каждых 500 циклов наработки проверяют герметичность вентиля в положениях "Открыто" и "Закрыто" путем опускания вентиля баллона в воду, а также усилие открытия (закрытия) вентиля в соответствии с п. 6.3.3 настоящих норм.
Наработку вентиля прекращают в случаях: негерметичности вентиля (определяется при проверках после каждых 500 циклов), достижения усилия открытия (закрытия) вентиля более 80 Н, достижения 3000 циклов наработки вентиля или его поломки.
Результат проверки считают положительным, если после 3000 циклов открытия-закрытия вентиля отсутствуют его поломки, при погружении вентиля баллона в воду не наблюдается выделение пузырьков воздуха из вентиля, а усилие открытия (закрытия) вентиля не превышает 80 Н.
6.3.6. Проверка работоспособности сигнального устройства (пп. 3.10.1, 3.10.3 настоящих норм)
Аппаратура.
Шумомер с диапазоном измерения уровня звукового давления до 130 дБ и погрешностью не более ±2 дБ.
Подготовка к испытаниям.
Устанавливают диапазон частотной характеристики шумомера от 2000 до 4000 Гц. Микрофон шумомера устанавливают на расстоянии (10 ±5) мм от сигнального устройства.
Вычисляют общий запас воздуха в баллоне (баллонах) Vоб.з (дм3) по формуле
где Рp - рабочее давление в баллоне (баллонах), кгс/см2; Vб - вместимость баллона (баллонов) по воде, дм3; Рн.у - атмосферное давление в нормальных условиях, кгс/см2; 1,1 - коэффициент сжимаемости воздуха при давлении 300 кгс/см2.
Проведение испытаний.
Открывают вентиль баллона дыхательного аппарата и, убедившись, что давление воздуха в баллоне не менее 25,0 МПа, закрывают вентиль. Байпасом понижают давление в системе дыхательного аппарата и по манометру дыхательного аппарата определяют давление, при котором срабатывает сигнальное устройство, а по шумомеру определяют уровень звукового давления, создаваемый сигнальным устройством.
Вычисляют запас воздуха Vз (дм3), при котором срабатывает сигнальное устройство, по формуле
где Рср - давление, при котором срабатывает сигнальное устройство, кгс/см2; Vб - вместимость баллона (баллонов) по воде, дм3; Рн.у - атмосферное давление в нормальных условиях, кгс/см2.
Используя полученный результат, вычисляют отношение Vз (дм3) к общему запасу воздуха в баллоне(баллонах) Vоб.з (дм3), выраженное в процентах.
Результат проверки считают положительным, если выполняются требования пп. 3.10.1, 3.10.3 настоящих норм.
6.3.7. Проверка резьбы в штуцере легочного автомата дыхательного аппарата для соединения с основной лицевой частью (п. 3.12.1 настоящих норм)
Проверку резьбы проводят с использованием калибров для метрической резьбы по ГОСТ 24997.
6.3.8. Проверка прочности соединения легочного автомата и основной лицевой части(п. 3.12.2 настоящих норм)
Оборудование:
муляж головы человека;
система дополнительных ремней, снимающих нагрузку с наголовника лицевой части;
секундомер с погрешностью не более ±0,2 с;
динамометр для создания и измерения усилия с погрешностью не более ±5 %.
Подготовка к испытаниям.
Лицевую часть надевают на муляж головы человека (рисунок 2).

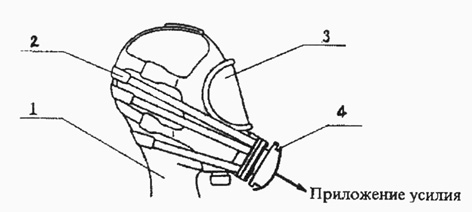

Рисунок 2. Установка для определения прочности соединения легочного автомата и основной лицевой части:
1 -муляж головы человека; 2 - система дополнительных ремней, снимающих нагружу с наголовника лицевой части; 3 -лицевая часть; 4 -легочный автомат
Поверх лицевой части надевают дополнительную систему ремней, снимающих нагрузку с наголовника. Соединяют лицевую часть и легочный автомат. Используя приспособление, одним концом динамометр закрепляют за легочный автомат.
Проведение испытаний.
Динамометром в осевом направлении создают растягивающее усилие, равное (150 ±10) Н, в течение (10 ±0,2) с. Проверку проводят 10 раз с интервалом 10 с.
После окончания проверки осматривают соединение легочного автомата и лицевой части, проверяют дыхательный аппарат на герметичность в соответствии с п. 6.3.10 настоящих норм.
Результат проверки считают положительным, если после ее окончания установлено, что отсутствуют визуально наблюдаемые изменения внешнего вида соединения легочного автомата и лицевой части, а также выполнены требования п. 3.12.5 настоящих норм.
6.3.9. Проверка расхода воздуха при работе устройства дополнительной подачи воздуха(п. 3.12.4 настоящих норм)
Оборудование.
Ротаметр газовый с пределом измерения до 400 дм3/мин по воздуху с погрешностью не более ±2 дм3/мин.
Проведение испытаний.
Проверку дыхательного аппарата проводят при давлении воздуха в баллоне 29,4 и 2,0 МПа. Легочный автомат дыхательного аппарата присоединяют к ротаметру, открывают вентиль баллона, включают устройство дополнительной подачи воздуха (байпас) и по ротаметру определяют расход воздуха за 1 минуту.
Результат проверки считают положительным, если выполняются требования п. 3.12.4 настоящих норм.
6.3.10. Проверка герметичности систем высокого и редуцированного давления(п. 3.12.5 настоящих норм)
Оборудование и средства измерения:
муляж головы человека;
секундомер с погрешностью не более ±0,2 с.
Проведение испытаний.
Основную лицевую часть дыхательного аппарата надевают на муляж головы человека, открывают вентиль баллона, наполненного воздухом, до давления 29,4 МПа, включают (в соответствии с инструкцией по эксплуатации на конкретный аппарат) легочный автомат на работу в режим с избыточным давлением и закрывают вентиль баллона. По манометру дыхательного аппарата регистрируют изменение давления в воздуховодной системе за 1 мин.
Результат проверки считают положительным, если выполняются требования п. 3.12.5 настоящих норм.
6.3.11. Проверка работоспособности спасательного устройства с избыточным давлением воздуха под лицевой частью (п. 3.14.4 настоящих норм)
Проверку проводят по методикам, изложенным в пп. 6.3.4, 6.3.9, 6.3.10 настоящих норм.
6.3.12. Проверка герметичности воздуховодной системы спасательного устройства без избыточного давления под лицевой частью (п. 3.14.7 настоящих норм)
Оборудование и средства измерения:
мановакуумметр с диапазоном измерений от минус 1000 до 1000 Па с погрешностью не более ±20 Па;
муляж головы человека;
секундомер с погрешностью не более ±0,2 с.
Проведение испытаний.
Лицевую часть с легочным автоматом надевают на муляж головы человека. Заглушают шланг легочного автомата. Мановакуумметром со встроенным насосом создают в воздуховодной системе вакуумметрическое давление 900 Па и делают выдержку (2,5 ±0,5) мин для стабилизации системы. Затем устанавливают вакуум-метрическое давление (800 ±20) Па, включают секундомер и через 1 мин регистрируют изменение давления в воздуховодной системе.
При использовании в спасательном устройстве лицевой части, изготовленной в соответствии с ГОСТ 10183, проверка проводится в соответствии с методом, изложенным в п. 5.4 ГОСТ 10183.
Результат проверки считают положительным, если выполняются требования п. 3.14.7 настоящих норм.
6.3.13. Проверка герметичности систем высокого и редуцированного давления дыхательного аппарата со спасательным устройством без избыточного давления под лицевой частью (п. 3.14.8 настоящих норм)
Проверку проводят на дыхательном аппарате с давлением воздуха в баллоне 29,4 МПа с выключенным основным легочным автоматом и подключенным спасательным устройством без избыточного давления под лицевой частью.
Средства измерения.
Секундомер с погрешностью не более ±0,2 с.
Проведение испытания.
Открывают вентиль баллона и закрывают его. Включают секундомер и по манометру дыхательного аппарата регистрируют изменение давления в воздуховодной системе за 1 мин.
Результат проверки считают положительным, если выполняются требования п. 3.14.8 настоящих норм.
6.4. Испытания на стойкость дыхательного аппарата к внешним воздействиям
Испытания заключаются в том, что дыхательный аппарат подвергается внешним воздействиям с параметрами, изложенными в пп. 6.4.1-6.4.4 настоящих норм, и после каждого воздействия проводится проверка выполнения дыхательным аппаратом требований, изложенных в пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
Испытания проводят последовательно на одном дыхательном аппарате.
6.4.1. Проверка сохранения работоспособности дыхательного аппарата после пребывания в среде с температурой 200 oС
Оборудование.
Камера тепла вместимостью не менее 0,4 м3, обеспечивающая поддержание температуры до 230 oС с погрешностью не более ±5 oС.
Проведение испытания.
Дыхательный аппарат с баллоном, заправленным воздухом до давления 29,4 МПа, помещают в камеру тепла с температурой (200 ±20) oС. Время выдержки дыхательного аппарата в камере должно составлять 60 с.
После выдержки дыхательный аппарат извлекают из камеры и проводят проверку его на соответствие требованиям пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
Результат проверки считают положительным, если после ее окончания выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
6.4.2. Проверка сохранения работоспособности дыхательного аппарата после транспортной тряски (п. 3.4.2 настоящих норм)
Оборудование:
вибростенд с диапазоном частот от 2 до 100 Гц с погрешностью не более ±2 %, диапазоном ускорений от О до 100 м/с2 с погрешностью не более ±2 %, диапазоном виброперемещений от 0 до 100 мм с погрешностью не более ±2 %;
контейнер, имитирующий ячейку для хранения дыхательного аппарата в отсеке пожарного автомобиля.
Проведение испытания.
Для проверки работоспособности дыхательного аппарата после транспортной тряски (при имитации транспортирования к потребителю в транспортной упаковке) дыхательный аппарат с давлением в баллоне (баллонах) от 1 до 3 МПа в транспортной упаковке жестко крепят в центре платформы стенда в положении, определяемом надписью или условным знаком на упаковке "Верх". Проверку проводят с перегрузкой 3g при частоте от 2 до 3 Гц. Продолжительность воздействия 1 ч.
Результат проверки считают положительным, если после ее окончания отсутствуют механические повреждения дыхательного аппарата и выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
Для проверки работоспособности дыхательного аппарата после транспортной тряски (при имитации транспортирования к месту применения) дыхательный аппарат с баллоном, заправленным воздухом до давления 29,4 МПа, в положении баллона "вентилем вниз" закрепляют в контейнере, имитирующем ячейку для хранения дыхательного аппарата в отсеке пожарного автомобиля. Контейнер в вертикальном положении жестко закрепляют в центре платформы стенда. Испытание проводят с перегрузкой 3g при частоте от 2 до 3 Гц. Продолжительность воздействия 30 мин.
Результат проверки считают положительным, если после ее окончания отсутствуют механические повреждения дыхательного аппарата и выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
6.4.3. Проверка сохранения работоспособности дыхательного аппарата после воздействия вибронагрузки (п. 3.4.3 настоящих норм)
Оборудование:
вибростенд с диапазоном частот от 2 до 100 Гц с погрешностью не более ±2 %, диапазоном ускорений от О до 100 м/с2 с погрешностью не более ±2 %, диапазоном виброперемещений от 0 до 100 мм с погрешностью не более ±2 %;
контейнер, имитирующий ячейку для хранения дыхательного аппарата в отсеке пожарного автомобиля.
Проведение испытания.
Дыхательный аппарат с баллоном, заправленным воздухом до давления 29,4 МПа, в положении баллона "вентилем вниз" закрепляют в контейнере, имитирующем ячейку для хранения дыхательного аппарата в отсеке пожарного автомобиля. Контейнер в вертикальном положении жестко крепят к столу вибростенда. Испытания проводят в течение 60 мин в направлении перемещения стола вибростенда "вверх-вниз" с частотой от 50 до 60 Гц и амплитудой 0,4 мм.
Результат проверки считают положительным, если после ее окончания отсутствуют механические повреждения дыхательного аппарата и выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
6.4.4. Проверка сохранения работоспособности дыхательного аппарата после воздействия на него климатических факторов (п. 3.4.4 настоящих норм)
Оборудование и средства измерения:
климатическая камера вместимостью не менее 0,4 м3, обеспечивающая поддержание температуры в диапазоне от минус 60 до 100 oС с погрешностью не более ±2 oС;
камера тепла и влаги вместимостью не менее 0,4 м3, обеспечивающая поддержание температуры в диапазоне от 20 до 100 oС с погрешностью не более ±2 oС и влажности от 45 до 95 % с погрешностью не более ±3 %.
Проверка сохранения работоспособности дыхательного аппарата после воздействия температуры (50 ±3) oС в течение 24 ч
Дыхательный аппарат без упаковки выдерживают в климатической камере при температуре (50 +3) oС в течение 24 ч. После этого дыхательный аппарат выдерживают при нормальной температуре окружающего воздуха в течение 4 ч.
Результат проверки считают положительным, если после ее окончания выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
Проверка сохранения работоспособности дыхательного аппарата после воздействия температуры минус (60 ±3) oС в течение 4 ч
Дыхательный аппарат без упаковки выдерживают в климатической камере при температуре минус (60 ±3) oС в течение 4 ч. После этого дыхательный аппарат выдерживают при нормальной температуре окружающего воздуха в течение 4 ч.
Результат проверки считают положительным, если после ее окончания выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
Проверка сохранения работоспособности дыхательного аппарата после воздействия температуры (35 ±2) oС при относительной влажности (90 ±5) % в течение 24 ч
Дыхательный аппарат без упаковки выдерживают в камере тепла и влаги при температуре (35 ±2) oС и относительной влажности (90 ±5) % в течение 24 ч. После этого дыхательный аппарат выдерживают при нормальных климатических условиях в течение 24 ч.
Результат проверки считают положительным, если после ее окончания выполняются требования пп. 3.6.8, 3.10.1, 3.12.5 настоящих норм.
6.4.5. Проверка устойчивости дыхательного аппарата к воздействию открытого пламени с температурой (800 ±50) °С (п. 3.4.6 настоящих норм)
Оборудование и средства измерения:
баллон с пропаном;
горелка с форсунками площадью (450 ±20) см2;
прибор для измерения давления газа с верхним пределом измерений до 5 кПа с погрешностью ±0,2 кПа;
прибор для измерения температуры пламени с погрешностью ±10 oС;
стойка с кронштейном для подвода дыхательного аппарата к пламени;
секундомер с погрешностью не более ±0,1 с.
Подготовка к испытаниям.
Дыхательный аппарат закрепляют на специальном ложементе поворотной стойки таким образом, чтобы плечевые и поясной ремни, обхватив ложемент снизу, находились в натянутом состоянии, при этом пряжки должны быть направлены вниз (рисунок 3).
Включают прибор для измерения температуры пламени. Открывают запорный вентиль баллона с пропаном. Подносят запальное устройство к горелке с целью воспламенить газ. Устанавливают с помощью вентиля рабочее давление газа перед горелкой (2,4 ±0,2) кПа. Проводят замеры температуры пламени, определяют зону над горелкой, в которой температура пламени составляет (800 ±50) oС.

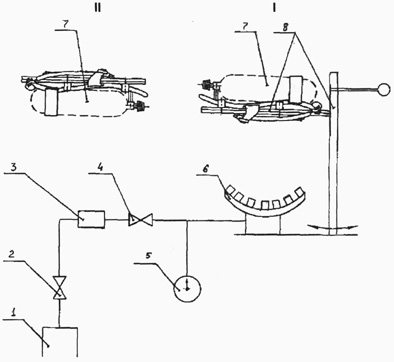

Рисунок 3. Схема огневой установки по определению устойчивости дыхательного аппарата к воздействию пламени:
1 - баллон с пропаном; 2, 4 - вентили; 3 - редуктор; 5 - прибор для измерения давления газа; 6 -горелка с форсунками; 7 - дыхательный аппарат; 8 - стойка с ложементом для подвода дыхательного аппарата в зону пламени
Проведение испытаний.
Испытаниям поочередно подвергают каждую из двух сторон дыхательного аппарата. Включают огневую установку. В первом случае дыхательный аппарат, закрепленный на специальном ложементе, подводят в зону открытого пламени таким образом, чтобы пламя охватывало плечевые, поясной ремни и пряжки (см. вид I на рисунке 3). Во втором случае дыхательный аппарат с ложементом переворачивают вокруг своей оси (см. вид II на рисунке 3), подводят в зону открытого пламени таким образом, чтобы пламя воздействовало на аппарат (спинку и ремень, закрепляющий баллон на спинке). Время выдержки дыхательного аппарата в зоне пламени должно составлять (5,0 ±0,2) с при каждом воздействии. По истечении этого времени дыхательный аппарат выводят из зоны пламени и проверяют его состояние. Составные части дыхательного аппарата не должны поддерживать горение или тление более (5,0 ±0,2) с, а пряжки должны оставаться работоспособными.
Результат проверки считают положительным, если после ее окончания отсутствуют разрушения составных частей подвесной системы дыхательного аппарата, составные части не поддерживали горение или тление более (5,0 ±0,2) с, а пряжки выполняют свои функции.
6.4.6. Проверка устойчивости лицевой части и легочного автомата дыхательного аппарата к воздействию теплового потока плотностью (8,5 ±0,5) кВт/м2 (п. 3.4.7 настоящих норм)
Оборудование и средства измерения:
секундомер с погрешностью не более ±0,1 с;
металлический муляж головы человека;
насос "искусственные легкие", имитирующий вентиляционную функцию легких человека и создающий легочную вентиляцию 30 дм3/мин (20 циклов/мин по 1,5 дм3/цикл);
датчик для измерения плотности теплового потока, диапазон измерений от 2 до 20 кВт/м2 с погрешностью не более ±5 %;
мановакуумметр с диапазоном измерений от минус 1000 до 1000 Па с погрешностью не более ±20 Па.
Подготовка к испытаниям.
Подключают дыхательный аппарат через муляж головы человека с надетой лицевой частью к насосу "искусственные легкие" (рисунок 4).
Включают источник теплового потока и с помощью датчика теплового потока определяют место, в котором плотность теплового потока составляет (8,5 ±0,5) кВт/м2, и отмечают данное место на подставке. Устанавливают на подставку разделительный экран. На отмеченное место ставят муляж головы человека с надетой лицевой частью и подключенным к ней легочным автоматом.
Рисунок 4. Схема установки по определению устойчивости лицевой части и легочного автомата к воздействию теплового потока:
1 - насос "искусственные легкие"; 2 - подставка; 3 -металлический муляж головы человека; 4 - лицевая часть с легочным автоматом; 5 - разделительный экран; 6 - источник теплового излучения; 7 - мановакуумметр
Проведение испытаний.
Убирают разделительный экран. Включают насос "искусственные легкие". Испытания проводят в течение 20 мин. В процессе испытаний контролируют избыточное давление в подмасочном пространстве лицевой части и сопротивление дыханию на выдохе в дыхательном аппарате при легочной вентиляции 30 дм3/мин.
По окончании испытаний проводят визуальный осмотр лицевой части и легочного автомата, а также проводят испытания дыхательного аппарата на герметичность по методике, изложенной в п. 6.3.10 настоящих норм.
Результат проверки считают положительным, если в процессе испытаний в подмасочном пространстве лицевой части поддерживается избыточное давление воздуха; значения фактического сопротивления дыханию на выдохе не превышают значений, указанных в п. 3.6.9 настоящих норм; по окончании испытаний отсутствуют разрушения лицевой части и легочного автомата, а также выполняются требования п. 3.12.5 настоящих норм.
6.4.7. Проверка устойчивости составных частей дыхательного аппарата к воздействию дезинфицирующих растворов (п. 3.4.8 настоящих норм)
Материалы:
марлевые салфетки размером 100x100 мм;
водный раствор перекиси водорода (6 ±1) %;
водный раствор хлорамина (1 ±0,2) %;
водный раствор борной кислоты (8 ±1) %;
водный раствор марганцовокислого калия (0,5 ±0,1) %;
ректификованный этиловый спирт.
Проведение испытаний.
Проверку проводят, поочередно и отдельно воздействуя на части дыхательного аппарата каждым из перечисленных водных растворов, а также спиртом.
Марлевую салфетку смачивают в выбранном растворе (спирте), отжимают ее и пятикратно обтирают поверхности легочного автомата и спасательного устройства дыхательного аппарата с интервалами между протирками 15 мин.
Перед каждой протиркой марлевую салфетку необходимо смачивать заново. Объем каждого раствора должен быть не менее 50 мл.
Результат проверки считают положительным, если после протирок всеми водными растворами, а также спиртом отсутствуют визуально наблюдаемые изменения поверхностных слоев обработанных составных частей дыхательного аппарата.
6.4.8. Проверка устойчивости дыхательного аппарата к воздействию растворов ПАВ(п. 3.4.9 настоящих норм)
Материалы.
Пена средней кратности в количестве не менее 50 дм3.
Проведение испытаний.
Проверку проводят погружением дыхательного аппарата в пену на 10 мин, после чего дыхательный аппарат обмывают чистой водой и просушивают.
Результат проверки считают положительным, если после ее окончания не наблюдаются изменения поверхностей дыхательного аппарата.
6.5. Испытания дыхательного аппарата на стенде-имитаторе внешнего дыхания человека 6.5.1. Проверка дыхательного аппарата (пп. 3.2.1, 3.2.2, 3.2.4, 3.2.5, 3.6.7, 3.6.9, 3.10.1, 3.10.4 настоящих норм)
Оборудование.
Стенд-имитатор внешнего дыхания человека, описание которого дано в приложении 1(обязательное).
Подготовка к испытаниям.
При подготовке дыхательного аппарата к испытаниям допускается вмешательство в его конструкцию, необходимое для определения некоторых параметров, при условии, что это не нарушит нормальной работы дыхательного аппарата. Допускается присоединение к лицевой части приспособления для отбора проб газовоздушной смеси.
Дыхательный аппарат снаряжают и проверяют в соответствии с инструкцией по эксплуатации. Вносят в протокол испытания (приложение 2, обязательное) параметры дыхательного аппарата по пп. 2.1-2.3 (до испытания) и заданные значения показателей работы стенда по пп. 3.1-3.6.
Стенд настраивают на дыхательный режим, соответствующий условиям конкретного испытания, и фиксируют в разделе 3 протокола испытаний полученные фактические значения.
Значения показателей режимов работы стенда во время испытаний должны соответствовать значениям, приведенным в таблице 6, с учетом допусков, приведенных в приложении 1.
Таблица 6
| Наименование показателя | Относительный покой | Работа |
| средней тяжести | тяжелая | очень тяжелая |
| Легочная вентиляция (ЛУ), дм3/мин | 12,5 | 30 | 60 | 85 |
| Дыхательный объем (ЛУ), дм3 | 0,83 | 1,5 | 2,4 | 2,83 |
| Частота дыхания, мин-1 | 15 | 20 | 25 | 30 |
Дыхательный аппарат помещают в климатическую камеру в вертикальном положении, лицевую часть надевают на муляж головы человека, подключенный к стенду, и закрывают камеру.
Проведение испытаний.
Испытания проводят при различных условиях дыхания и значениях температуры воздуха в климатической камере.
Испытания дыхательного аппарата проводят при каждом из четырех дыхательных режимов, характеризующихся совокупностью показателей, приведенных в таблице 6.
Количество испытаний для каждого режима, определяемого совокупностью дыхательного режима и значения температуры, приведено в таблице 7.
Таблица 7
| Температура в климатической камере, oС | Легочная вентиляция, дм3/мин |
| 12,5 | 30 | 60 | 85 |
| (25 + 2) | 1 | 1 | 1 | 1 |
| (40 + 2) | - | 1 | 1 | - |
| (60 + 2) | - | 1 | - | - |
| Минус (40 + 2) | - | 1* | 1* | - |
| Минус (50 ± 2) | - | 1** | 1** | - |
_________
* Испытания дыхательного аппарата общего назначения.
** Испытания дыхательного аппарата специального назначения.
Перед испытанием дыхательный аппарат выдерживают в климатической камере при соответствующей температуре в течение 30 мин.
При испытаниях дыхательного аппарата при температуре минус 40 oС (минус 50 oС) лицевую часть надевают на муляж головы человека и подключают ее к дыхательному аппарату после его выдержки в климатической камере при соответствующей температуре.
После выдержки дыхательного аппарата в климатической камере открывают вентиль баллона дыхательного аппарата и включают стенд.
При работе стенда через равные промежутки времени, но не реже чем через 10 минут, регистрируют в протоколе следующие параметры работы проверяемого дыхательного аппарата:
давление воздуха в баллоне;
давление воздуха в подмасочном пространстве лицевой части на вдохе (п. 3.6.7 настоящих норм);
сопротивление дыханию на выдохе.
По окончании испытания в протоколе регистрируется:
работоспособность дыхательного аппарата (пп. 3.2.1, 3.2.2 настоящих норм);
условное или фактическое время защитного действия (пп. 3.2.4, 3.2.5 настоящих норм);
давление воздуха, при котором срабатывает сигнальное устройство;
запас воздуха, при котором срабатывает сигнальное устройство (п. 3.10.1 настоящих норм);
продолжительность работы сигнального устройства при легочной вентиляции 30 дм3/мин и температуре в климатической камере 25 oС (п. 3.10.4 настоящих норм);
фактическое сопротивление дыханию на выдохе (п. 3.6.9 настоящих норм).
Испытания проводят до исчерпания защитной способности дыхательного аппарата, которое определяется наступлением одного из нижеперечисленных событий:
уменьшения давления воздуха в баллоне до 1,0 МПа;
отсутствия избыточного давления воздуха в подмасочном пространстве лицевой части;
превышения значений фактического сопротивления дыханию на выдохе, указанных в п. 3.6.9 настоящих норм.
При испытании дыхательного аппарата при легочной вентиляции 85 дм3/мин проводят проверку фактического сопротивления дыханию на выдохе (п. 3.6.9 настоящих норм) и избыточного давления воздуха в подмасочном пространстве лицевой части (п. 3.6.7 настоящих норм). Проверку проводят в течение 10 мин.
Обработка результатов.
Определяют и фиксируют в протоколе испытаний максимальные и минимальные значения показателей давления воздуха в подмасочном пространстве лицевой части на вдохе, сопротивления дыханию на выдохе.
Рассчитывают среднее арифметическое значение вышеуказанных показателей и фиксируют их в протоколе.
Рассчитывают и фиксируют в протоколе фактическое сопротивление дыханию на выдохе, получаемое как разность между сопротивлением дыханию на выдохе, зарегистрированным прибором, и средним значением избыточного давления в подмасочном пространстве лицевой части при нулевом расходе.
Результат проверки работоспособности дыхательного аппарата (пп. 3.2.1, 3.2.2 настоящих норм) считают положительным, если при всех проверках (при различных значениях легочной вентиляции и температуры окружающего воздуха) выполняются следующие требования:
в подмасочном пространстве лицевой части поддерживается избыточное давление воздуха;
значения фактического сопротивления дыханию на выдохе не превышают значений, указанных в п. 3.6.9 настоящих норм.
Результаты проверок (при соответствующих значениях легочной вентиляции и температуры окружающего воздуха) условного времени защитного действия (п. 3.2.4 настоящих норм), фактического времени защитного действия (п. 3.2.5 настоящих норм), фактического сопротивления дыханию на выдохе (п. 3.6.9 настоящих норм), запаса воздуха, при котором срабатывает сигнальное устройство (п. 3.10.1 настоящих норм) считают положительными, если при всех проверках выполняются требования пп. 3.2.4, 3.2.5, 3.6.9, 3.10.1 настоящих норм.
Результаты проверок исполнения системы воздухоснабжения (п. 3.6.7 настоящих норм) считают положительными, если при всех проверках поддерживается избыточное давление воздуха в подмасочном пространстве лицевой части (при различных значениях легочной вентиляции и температуры окружающего воздуха).
6.5.2. Проверка сохранения работоспособности дыхательного аппарата при погружении в воду (п. 3.4.5 настоящих норм) и влагонепроницаемости манометра (п. 3.9.2 настоящих норм)
Оборудование:
стенд-имитатор внешнего дыхания человека;
емкость вместимостью не менее 1 м3, заполненная водой и предназначенная для погружения дыхательного аппарата;
секундомер с погрешностью не более ±0,2 с.
Проведение испытаний.
Лицевую часть снаряженного дыхательного аппарата надевают на муляж головы человека, подключенный к стенду-имитатору дыхания.
Открывают вентиль баллона дыхательного аппарата и включают стенд-имитатор на дыхательный режим 30/25 (работа средней тяжести, легочная вентиляция 30 дм3/мин при температуре 25 oС).
Фиксируют сопротивление дыханию по дифманометру стенда, после чего муляж с надетой лицевой частью и работающий дыхательный аппарат в горизонтальном положении погружают в воду на 15 с. Вода должна полностью покрывать дыхательный аппарат и муляж. После этого дыхательный аппарат извлекают из воды (без изменения режима работы), устанавливают в вертикальное положение и проверяют в течение 10...15 мин.
Результат проверки считают положительным, если в процессе проверки и после ее окончания выполняются требования п. 3.6.7 (при нулевом расходе воздуха и нормальной температуре окружающего воздуха), п. 3.6.9 настоящих норм, визуально установлено отсутствие влаги под стеклом манометра.
6.5.3. Проверка сопротивления дыханию на вдохе и выдохе спасательного устройства без избыточного давления под лицевой частью (п. 3.14.6 настоящих норм)
Проверку проводят при легочной вентиляции 30 дм3/мин и нормальной температуре окружающего воздух;
Оборудование.
Стенд-имитатор внешнего дыхания человека.
Подготовка к испытаниям.
Подготовку к испытаниям дыхательного аппарата со спасательным устройством, а также настройку стенда-имитатора проводят в соответствии с п. 6.5.1 настоящих норм.
Лицевую часть спасательного устройства надевают на муляж головы человека, который подключают стенду.
Проведение испытаний.
Открывают вентиль баллона дыхательного аппарата, включают стенд-имитатор, отрегулированный на дыхательный режим 30/25 (работа средней тяжести, легочная вентиляция 30 дм3/мин при температуре 25 oС), и определяют сопротивление дыханию спасательного устройства. Испытания проводят в течение 15 мин.
Результат проверки считают положительным, если в процессе проверки выполняются требования п. 3.14.6 настоящих норм.
6.6. Лабораторные испытания дыхательного аппарата на людях
Испытания на людях проводят в соответствии с ГОСТ 12.4.061.
Испытания дыхательного аппарата на людях дополняют основную оценку дыхательного аппарата, полученную при испытаниях на приборах и на стенде-имитаторе дыхания.
Испытания проводят с целью определения:
защитных свойств дыхательного аппарата;
условий дыхания в дыхательном аппарате;
физиологических реакций людей на работу в дыхательном аппарате;
особенностей работы составных частей и систем дыхательного аппарата;
удобства пользования дыхательным аппаратом.
Испытания должны проводиться под руководством лица, ответственного за испытания дыхательных аппаратов на людях.
Ответственный за испытания дыхательных аппаратов на людях привлекает для участия в опытах: испытателей, ответственного за подготовку дыхательных аппаратов, врача или физиолога.
В качестве испытателей привлекаются лица, регулярно использующие дыхательные аппараты и обладающие соответствующими медицинскими показателями. Испытатели должны получить полную информацию о характере и объеме опытов.
Перед началом каждого испытания должна быть проведена проверка дыхательного аппарата в объеме проверки № 2 в соответствии с руководством по его эксплуатации. Результаты проверки заносятся в протокол (приложение 3, обязательное). Допуск дыхательных аппаратов к испытаниям осуществляет лицо, назначенное ответственным за испытания.
Испытания проводят в эргометрическом зале, камерах тепла и холода, камере масляного тумана.
6.6.1. Испытания в эргометрическом зале, камерах тепла и холода(пп. 5.2.7, 3.2.2, 3.5.1, 3.5.2, 3.6.1, 3.6.2, 3.6.5, 3.6.7, 3.6.9, 3.8.1, 3.8.2, 3.9.3, 3.9.6, 3.9.8, 3.10.1, 3.10.2, 3.12.6,3.12.7, 3.15.1, 3.15.2 настоящих норм)
Помещения, оборудование и средства измерения:
эргометрический зал площадью (20 ±1) м2 и высотой (2,7 ±0,2) м;
камеры тепла и холода с диапазоном температур от минус 50 до 50 oС с погрешностью не более ±3 oС, объемом не менее 12 м3;
стенд - движущаяся дорожка со скоростью движения ленты, изменяющейся от 30 до 100 м/мин с погрешностью не более ±10 %, с установленным на ней имитатором носилок массой (40 ±0,5) кг;
вертикальный эргометр с грузами (10,00+0,25) кг и (20 ±0,25) кг, высотой подъема (1,20 ±0,05) м;
стенд - бесконечная лестница с изменяющейся скоростью движения перекладин лестницы в диапазоне от 4 до 20 м/мин с погрешностью не более ±10 % и изменяющимся углом наклона лестницы от 65 до 90o с погрешностью не более ±5 %;
помост площадью (9,0 ±1,5) дм2 и высотой (3,0 ±0,1) дм;
груз (ящик или гиря) массой (20 ±0,1) кг;
мановакуумметр с диапазоном измерений от минус 1000 до 1000 Па с погрешностью не более ±20 Па;
термометры для измерения температуры воздуха с диапазоном измерений от 0 до 100 oС и от минус 50 до О oС с погрешностью измерений не более ±1 oС;
термометр для измерения температуры тела с погрешностью не более ±0,1 oС;
тонометр медицинский манометрический с погрешностью не более ±1 мм рт. ст.;
секундомер с погрешностью не более ±0,2 с.
Подготовка к испытаниям.
Основную лицевую часть дыхательного аппарата оборудуют штуцером для подключения мановакуумметра в соответствии с ГОСТ 12.4.005.
Условия проведения испытаний.
В испытаниях должно участвовать не менее трех испытателей.
Испытания проводят путем выполнения испытателями комплекса упражнений, имитирующих реальную работу, выполняемую газодымозащитниками при тушении пожаров и проведении аварийно-спасательных работ.
Комплекс упражнений выполняется в лабораторных условиях.
Лабораторные испытания дыхательного аппарата на людях проводят при следующих условиях окружающей среды:
при температуре окружающей среды (25 ±1) oС, относительной влажности от 40 до 80 %;
температуре окружающей среды (40 ±1) oС, относительной влажности от 15 до 60 %;
температуре окружающей среды минус (40 ±2) oС;
температуре окружающей среды минус (50 ±2) oС.
Испытатели должны быть одеты в штатную боевую одежду, сапоги, каску, а при работе в камерах тепла и холода кроме того должны быть надеты рукавицы и шерстяной подшлемник.
Проведение испытаний.
Перед началом испытаний и после их завершения у испытателя измеряют и фиксируют в протоколе испытания (приложение 3, обязательное) массу тела, частоту пульса, артериальное давление, температуру тела (подмышечную) и жизненную емкость легких.
При выполнении испытателем комплекса упражнений в лабораторных условиях контролируются параметры дыхательного аппарата по пп. 3.6.7, 3.10.1 настоящих норм, а также сопротивление дыханию на выдохе.
Результаты записываются в протокол.
После завершения испытаний рассчитывается фактическое сопротивление дыханию на выдохе (п. 3.6.9 настоящих норм). Результаты записываются в раздел 4 протокола.
Продолжительность и последовательность выполнения упражнений представлена в таблице 8.
Таблица 8
| Наименование упражнений | Продолжительность выполнения упражнений и отдыха, мин |
| Температура окружающей среды, oС |
| Минус 40 (минус 50)* | 25 | 40 |
| 1 . Ходьба по горизонтальной движущейся дорожке со скоростью 80 м/мин | - | 10/3** | 5/3*** |
| 2. Ползание на четвереньках по полу со скоростью 10 м/мин | - | 5/3 | - |
| 3. Работа на вертикальном эргометре, груз 20 кг, высота подъема 1,2 м, темп 20 раз в минуту | - | 5/3 | - |
| 4. Подъем по лестнице (угол наклона 75o), скорость 10 м/мин | - | 5/3 | - |
| 5. Переноска носилок массой 40 кг со скоростью 60 м/мин на движущейся дорожке | - | 5/3 | - |
| 6. Работа на вертикальном эргометре, груз 10 кг, высота подъема 1,2 м, темп 20 раз в минуту | - | - | 10/3 |
| 7. Подъем на помост высотой 3,0 дм и спуск с него в темпе 20 раз в минуту | 5/2 | - | 5/3 |
| 8. Переноска груза массой 20 кг на расстояние 5 м | 10/3 | - | 10/3 |
| 9. Подъем груза массой 20 кг до высоты 1,0 м с интенсивностью 15 раз/мин | 10/3 | - | 10/3 |
| 10. Ходьба по горизонтальной движущейся дорожке со скоростью 80 м/мин | - | 15 | 5*** |
_________
* При температуре минус 40 oС проводят испытания дыхательного аппарата общего исполнения, а при температуре минус 50 oС - испытания дыхательного аппарата специального исполнения.
** В числителе указана продолжительность выполнения упражнения, а в знаменателе - продолжительность отдыха после выполнения упражнения.
*** Во время испытания дыхательного аппарата при температуре 40 oС вводная и заключительная ходьба проводится при температуре окружающей среды 25 oС.
Перед испытанием дыхательный аппарат выдерживают при заданной температуре в течение 30 мин.
При температуре минус 40 (минус 50) oС включение испытателя в дыхательный аппарат проводится в следующем порядке: дыхательный аппарат без лицевой части помещают в камеру холода с температурой минус 40 (минус 50) oС. Испытатель надевает лицевую часть в помещении лаборатории с нормальной температурой окружающего воздуха. Через 30 мин после помещения дыхательного аппарата в камеру холода испытатель входит в камеру, надевает дыхательный аппарат, включается в него и проводит проверку работоспособности воздуховодного шланга, подключаемого к легочному автомату, и шланга высокого давления, подключаемого к манометру. Воздуховодный шланг сгибается на 180o вокруг цилиндра D-80 мм, после чего шланг выпрямляется в исходное положение (рисунок 5).
Затем шланг высокого давления сгибается на 90o вокруг цилиндра D-80 мм, после чего шланг выпрямляется в исходное положение (рисунок 6).

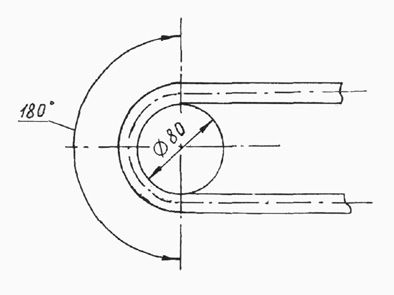

Рисунок 5. Схема определения работоспособности воздуховодного шланга

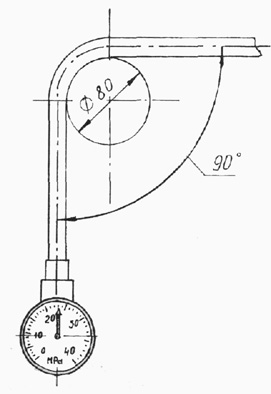

Рисунок 6. Схема определения работоспособности шланга высокого давления
Результат данной проверки считают положительным, если не произошло разрывов, отсутствуют трещины в шлангах. При положительных результатах проверки работоспособности воздуховодного шланга, подключаемого к легочному автомату, и шланга высокого давления, подключаемого к манометру, испытатель начинает выполнять комплекс упражнений.
При выполнении комплекса упражнений в камере холода испытатель также оценивает эргономические показатели воздуховодного шланга, выполняя головой движения влево-вправо, вверх-вниз в крайние полежения.
Все упражнения выполняются каждым испытателем последовательно, без выключения из дыхательного аппарата как во время работы, так и во время отдыха.
При испытании дыхательного аппарата со спасательным устройством заключительная ходьба проводится с имитацией вывода пострадавшего, т. е. к дыхательному аппарату с помощью спасательного устройства подключается еще один человек.
При наличии в составе дыхательного аппарата штуцера (quick fill) по окончании выполнения комплекса упражнений при температурах минус 40 (минус 50) и 40 oС определяют возможность быстрой заправки воздухом баллонов дыхательного аппарата, используя штуцер (quick fill) (пп. 3.15.1, 3.15.2 настоящих норм).
До начала испытания баллон, из которого проводят перепуск воздуха, должен находиться при соответствующей температуре в климатической камере в течение 30 мин. Перепуск воздуха проводят без выключения дыхательного аппарата и без снятия лицевой части с человека. После проведения перепуска воздуха проводят испытания в течение 15 мин.
Если давление воздуха в баллоне дыхательного аппарата по завершении комплекса упражнений оказывается более 2,0 МПа, то упражнения повторяются до исчерпания запаса воздуха.
Во время испытаний по окончании каждого упражнения измеряют и фиксируют в протоколе частоту пул испытателя.
По окончании каждого опыта испытатели сообщают о самочувствии, степени усталости и дают субъективную оценку испытываемого дыхательного аппарата. Результаты заносятся в протокол.
Испытания дыхательного аппарата проводят до наступления одного из событий:
уменьшения давления воздуха в баллоне до 2,0 МПа;
достижения частоты пульса 170 мин-1;
невозможности испытателем продолжать дальнейшую работу.
После испытаний на основании мнения испытателя в протокол заносят данные о его самочувствии удобстве пользования дыхательным аппаратом и условиях дыхания по следующим пунктам требований: 3.5.1, 3.5.2, 3.6.1, 3.6.5, 3.6.9, 3.8.1, 3.8.2, 3.9.3, 3.9.6, 3.9.8, 3.10.1, 3.10.2, 3.12.6, 3.12.7, 3.15.1, 3.15.2 настоящих норм.
Результат проверки работоспособности дыхательного аппарата (пп. 3.2.1, 3.2.2 настоящих норм) считают положительным, если при всех проверках (при различных температурах окружающего воздуха) выполняются следующие требования:
в подмасочном пространстве лицевой части поддерживается избыточное давление воздуха;
значения фактического сопротивления дыханию на выдохе не превышают значений, указанных в п. 3.6.9 настоящих норм;
отсутствует замерзание (запотевание) лицевой части.
Результаты проверок (при различных температурах окружающего воздуха) фактического сопротивления дыханию на выдохе (п. 3.6.9 настоящих норм), запаса воздуха, при котором срабатывает сигнальное устройство (п. 3.10.1 настоящих норм), считают положительными, если при всех проверках выполняются требования пп. 3.6.9, 3.10.1 настоящих норм.
Результаты проверок исполнения системы воздухоснабжения (п. 3.6.7 настоящих норм) считают положительными, если при всех проверках поддерживается избыточное давление воздуха в подмасочном пространстве лицевой части (при различных температурах окружающего воздуха).
Результаты проверок считают положительными, если выполняются требования пп. 3.5.1, 3.5.2, 3.6.1, 3.6.2, 3.6.5, 3.6.9, 3.8.1, 3.8.2, 3.9.3, 3.9.6, 3.9.8, 3.10.2, 3.12.6, 3.12.7, 3.15.1, 3.15.2 настоящих норм.
6.6.2. Проверка коэффициента подсоса масляного тумана под лицевую часть спасательного устройства без избыточного давления воздуха (п. 3.14.9 настоящих норм)
Аппаратура и материалы.
Комплект аппаратуры и материалов в соответствии с ГОСТ 12.4.157 (п. 2.1).
Проведение испытаний.
Испытания проводятся в соответствии с ГОСТ 12.4.157, раздел 2 и 3.
В испытаниях должно участвовать не менее 10 человек с различными антропометрическими размерами головы (по вертикальному обхвату - длины круговой линии, проходящей по подбородку и щекам через высшую точку головы (макушки), - от 610 до 720 мм и морфологической высоты лица - расстояния от наиболее углубленной точки спинки носа (переносицы) до наиболее выступающей точки подбородка - от 110 до 140 мм).
Результат проверки считают положительным, если при всех испытаниях выполняются требования п. 3.14.9 настоящих норм.
6.7. Полигонные испытания дыхательного аппарата
Испытания проводят на открытом воздухе и в теплодымокамерах.
Два звена ГДЗС в составе не менее трех газодымозащитников, каждое в боевой одежде со снаряжением, выполняют комплекс упражнений.
При испытании определяют показатели по пп. 3.5.1, 3.5.2, 3.6.1, 3.6.2, 3.6.5, 3.8.1, 3.8.2, 3.9.3, 3.9.6, 3.9.8, 3.10.2 настоящих норм.
Испытания включают в себя следующие этапы:
изучение конструкции дыхательного аппарата;
изучение правил пользования и подготовки дыхательного аппарата к работе;
снаряжение и проверку дыхательного аппарата;
работу в дыхательном аппарате.
Проведение испытаний.
Перед началом испытаний и после их завершения у испытателя измеряют массу тела, частоту пульса, артериальное давление, температуру тела (подмышечную). Результаты фиксируются в протоколе в произвольной форме.
Перечень упражнений, выполняемых при полигонных испытаниях, и их длительность приведены в таблице 9. Детальное содержание каждого вида упражнения определяется лицом, ответственным за проведение испытаний. Порядок и продолжительность выполнения упражнений может корректироваться в зависимости от дыхательного аппарата, срока его защитного действия и местных условий.
Таблица 9
| Наименование упражнений | Продолжительность выполнения упражнений и отдыха, мин |
| на свежем воздухе | в дымокамере | в теплокамере |
| 1 . Медленная и быстрая ходьба по горизонтальной поверхности (скорость 50-80 м/мин) | 5/- | - | - |
| 2. Работа с ручным немеханизированным пожарным инструментом (лом, топор, лопата и др.) | 10/3* | - | - |
| 3. Подъем и спуск по лестнице (маршевой, вертикальной, штурмовой) | 5/2 | - | - |
| 4. Проведение разведки с отысканием человека (чучела) и вынос его на свежий воздух | - | 10/3 | - |
| 5. Разгрузка помещений от имущества (вынос ящиков 30-40 кг) | - | 10/3 | - |
| 6. Проведение разведки с отысканием человека, включение его в спасательное устройство и вывод на свежий воздух | - | 10/3 | - |
| 7. Переноска груза массой 10 кг | - | - | 8/3 |
| 8. Работа на вертикальном эргометре | - | - | 5 |
_________
* В числителе указана продолжительность выполнения упражнения, а в знаменателе - продолжительность отдыха после выполнения упражнения.
В течение испытаний дыхательного аппарата после каждого вида работы (упражнения) регистрирую следующие параметры:
продолжительность упражнения (работа и отдых);
показания манометра;
частоту пульса.
Испытания дыхательного аппарата проводят до наступления одного из событий:
уменьшения давления воздуха в баллоне до 2,0 МПа;
увеличения частоты пульса испытателя выше 150 мин-1, если она не уменьшается в течение 5 мин отдыха;
появления субъективных ощущений, препятствующих продолжению испытаний (высокое сопротивление дыханию, ухудшение самочувствия и др.);
нарушения нормальной работы дыхательного аппарата (неисправность какого-либо устройства, утечка воздуха и др.).
После окончания каждого испытания проводят опрос газодымозащитников о самочувствии, условиях дыхания в дыхательном аппарате и удобстве пользования им при выполнении различных работ. Результаты опрос фиксируют в протоколе.
Результаты испытаний считаются положительными, если выполняются требования пп. 3.5.1, 3.5.2, 3.6.1, 3.6.2, 3.6.5, 3.8.1, 3.8.2, 3.9.3, 3.9.6, 3.9.8, 3.10.2 настоящих норм.
6.8. Испытания на надежность (пп. 3.3.1, 3.3.2, 3.13.2 настоящих норм)
6.8.1. Проверку конструкции предохранительного клапана редуктора (п. 3.13.2 настоящих норм) проводит разработчик дыхательного аппарата по методикам, разработанным в инициативном порядке.
6.8.2. Проверка вероятности сохранения исправности дыхательного аппарата за время нахождения его в состоянии ожидания применения в течение 720 ч (30 суток)(п. 3.3.1 настоящих норм)
На проверку представляют 3 дыхательных аппарата, проверенные и снаряженные в соответствии с инструкцией по эксплуатации. Дыхательные аппараты должны находиться в состоянии ожидания применения в течение 30 суток.
После постановки дыхательных аппаратов на проверку фиксируют дату ее начала. По истечении 30 суток каждый дыхательный аппарат подвергают контролю в объеме проверки № 2 "Наставления по газодымозащитной службе Государственной противопожарной службы" (приказ МВД России от 30.04.96 г. № 234). При этом фиксируют обнаруженные отказы.
Результат проверки считают положительным, если при проведении проверки № 2 дыхательных аппаратов не обнаружено ни одного отказа.
6.8.3. Проверка вероятности безотказной работы дыхательного аппарата за время защитного действия (п. 3.3.2 настоящих норм)
Проверку проводят по ГОСТ 27.410.
Исходными данными для проверки являются:
браковочный уровень надежности (R
= 0,98);
приемочный уровень надежности (R
= 0,998);
риск поставщика (изготовителя) ( = 0,2);
риск потребителя (заказчика) ( = 0,2).
Проверку проводят на одном дыхательном аппарате на протяжении всего комплекса его приемочных испытаний.
Для подтверждения заданного показателя вероятности безотказной работы дыхательного аппарата за время защитного действия необходимо провести не менее 80 проверок. Во время проведения проверок дыхательного аппарата не допускается ни одного отказа.
К отказам при проведении испытания дыхательного аппарата на стендовом оборудовании относятся:
отсутствие избыточного давления воздуха в подмасочном пространстве лицевой части;
превышение значений фактического сопротивления дыханию на выдохе, указанных в п. 3.6.9 настоящих норм.
Отказы при проведении испытаний дыхательного аппарата при лабораторных и полигонных испытаниях на людях определяет работающий в дыхательном аппарате по результатам "боевой" проверки перед началом работы и в течение всей аппаратосмены. К ним относится, например, значительное, но переносимое повышенное сопротивление дыханию, возникшее вследствие нарушения нормальной работы легочного автомата или клапана выдоха и др.
Общим признаком отказов на людях является потеря способности дыхательного аппарата защищать органы дыхания и зрения человека и невозможность продолжать дальнейшую работу.
Результат проверки считают положительным, если при проведении 80 аппаратосмен дыхательных аппаратов (продолжительностью не менее 60 мин каждая) не обнаружено ни одного отказа дыхательного аппарата.
