УЗЛЫ И ЗАПАСНЫЕ ЧАСТИ ДЛЯ ДЫХАТЕЛЬНЫХ АППАРАТОВ ПТС «Профи», ПТС «Фарватер», АИР-98МИ, АИР-317

   УЗЛЫ И ЗАПАСНЫЕ ЧАСТИ ДЛЯ ДЫХАТЕЛЬНЫХ АППАРАТОВ ПТС «Профи», ПТС «Фарватер», АИР-98МИ, АИР-317

Узлы и запасные части для дыхательных аппаратов ПТС «Профи», ПТС «Фарватер», АИР-98МИ, АИР-317

Огнетушители с ДОСТАВКОЙ!! Проектирование, производство,продажа пожарно-охранной сигнализации.

УЗЛЫ И ЗАПАСНЫЕ ЧАСТИ ДЛЯ ДЫХАТЕЛЬНЫХ АППАРАТОВ ПТС «Профи», ПТС «Фарватер», АИР-98МИ, АИР-317

N
п/п
ОбозначениеНаименование
1003-005-14Кольцо уплотнительное (упак. 10 шт.)
2004-007-19 (02.00.028-03)Кольцо уплотнительное (упак. 30 шт.)
3004-008-25Кольцо уплотнительное (упак. 10 шт.)
4005-008-19Кольцо уплотнительное (упак. 10 шт.)
5007-010-19 (03.00.025)Кольцо уплотнительное (упак. 20 шт.)
6009-012-19 (02.00.028)Кольцо уплотнительное (упак. 20 шт.)
7009-013-25 (06.00.003)Кольцо уплотнительное (упак. 20 шт.)
8011-014-19Кольцо уплотнительное (упак. 10 шт.)
9012-015-19 (05.00.006)Кольцо уплотнительное (упак. 20 шт.)
10012-016-25 (02.00.028-01) (023)Кольцо уплотнительное (упак. 30 шт.)
11013-016-19Кольцо уплотнительное (упак. 10 шт.)
12013-017-25Кольцо уплотнительное (упак. 10 шт.)
13014-017-19 (10.00.006)Кольцо уплотнительное (упак. 10 шт.)
14018-022-25 (07.01.001) Кольцо уплотнительное (упак. 10 шт.) вентиль М18х1,5
15026-030-25 (02.00.028-02)Кольцо уплотнительное (упак. 10 шт.)
16029-033-25 (ПТС11.10.00.001)Кольцо уплотнительное (упак. 10 шт.)
17АИР-317.02.00.052Манжета (упак. 5 шт.)
18АИР-98МИ.02.01.000 Редуктор в сборе
19АИР-98МИ.02.00.001-01Корпус редуктора
20АИР-98МИ.02.00.002Клапан редукционный
21АИР-98МИ.02.00.003Седло (фторопласт Ф-3В)
22АИР-98МИ.02.00.004Корпус седла
23АИР-98МИ.02.00.005Шайба
24АИР-98МИ.02.00.006Поршень
25АИР-98МИ.02.00.007Гайка
26АИР-98МИ.02.00.008Пружина (большая)
27АИР-98МИ.02.00.009Пружина (малая)
28АИР-98МИ.02.00.011Гайка
29АИР-98МИ.02.00.012Шайба
30АИР-98МИ.02.00.013Корпус
31АИР-98МИ.02.00.014Направляющая
32АИР-98МИ.02.00.015Пружина (предохранительного клапана)
33АИР-98МИ.02.00.016Контргайка
34АИР-98МИ.02.00.017Облицовка (кожух резиновый)
35АИР-98МИ.02.00.018Винт (стопорный)
36АИР-98МИ.02.00.019Винт (прим. в сигнальном устройстве)
37АИР-98МИ.02.00.021Вставка
38АИР-98МИ.02.00.022Штуцер
39АИР-98МИ.02.00.023Фильтр (металлокерамика)
40АИР-98МИ.02.00.024Винт
41АИР-98МИ.02.00.100 Муфта (гайка обрезиненная)
42АИР-98МИ.02.00.200 Клапан предохранительный
433-5-НХр ОСТ 1 31535-80Винт (прим. 4 шт.)
44АИР-98МИ.05.00.000 Капилляр в сборе для ПТС «Профи», «Фарватер»
45АИР-317.05.00.000Капилляр в сборе для АИР-317
46АИР-98МИ.08.00.000 Коллектор в сборе (для 2-х балл. по 4,0 л.)
47АИР-98МИ.08.01.000 Коллектор в сборе (для 2-х балл. по 6,8 л.)
48ПТС-WIKA 213.53.050 (М12х1,5) Манометр выносной (35 МПа) для ПТС «Профи»
49ПТС-WIKA 213.53.050 (М12х1,5)Манометр выносной (25 МПа) для ПТС «Фарватер»
50МП-50Н-25,0МПа-ДМ-ЦфС-ПТСМанометр выносной (25 МПа) для ПТС «Фарватер»
51ПТС-WIKA111.12.040 (40 МПа)Манометр выносной для АИР-317 (М12х1,5)
52ПТС-WIKA111.12.050 (0…2,5 МПа)Манометр для СКАД-1
53ПТС-WIKA612.20.100 (+/- 1250 Па)Мановакуумметр для СКАД-1
54АИР-98МИ.03.00.000 Устройство сигнальное в сборе (без манометра)
55АИР-98МИ.03.00.001Корпус сигнального устройства
56АИР-98МИ.03.00.003Кожух
57АИР-98МИ.03.00.004Контргайка
58АИР-98МИ.03.00.006Втулка фторопластовая
59АИР-98МИ.03.00.007Контргайка
60АИР-98МИ.03.00.009Пружина
61АИР-98МИ.03.00.011Шточок
62АИР-98МИ.03.00.013Гайка
63АИР-98МИ.03.00.014Прокладка
64АИР-98МИ.03.00.015Прокладка (медная)
65АИР-98МИ.03.00.016Прокладка (медная регулировочная)
66АИР-98МИ.03.00.017Облицовка манометра (резиновая)
67АИР-98МИ.03.00.018Втулка
68АИР-98МИ.03.00.019Заглушка
69АИР-98МИ.02.00.019Винт (прим. в редукторе)
70АИР-98МИ.03.00.100 сбСвисток
713-5-НХр ОСТ 1 31535-80Винт (прим. 4 шт.)
72ПТС-К632 (W19,2 или М18х1,5)Вентиль баллонный в сборе (с индикатором давления воздуха и предохранительным устройством)
73К17-2.15.3-S4 и К17-1.1.182Индикатор давления с уплотнительным кольцом
74К1-519.0-S1Предохранительное устройство (комплект)
75ПТС-К44 (W19,2 или М18х1,5)Вентиль баллонный в сборе
76К44-0.24.0-S10Ремкомплект (полный) для К44 и К632
77К17-1.5.10Гайка шестигранная М6
78К17-2.6.209Заглушка маховика
79К17-2.11.149-S1Маховик
80К44-1.0.11Гайка сальниковая
81К71-1.1.2Кольцо уплотнительное (2 шт.)
82К40-30.3.1Кольцо опорное
83К40-1.0.12Диск плавающий
84К40-21.0.5Шпиндель верхний
85К44-1.7.0-S3Шпиндель нижний (клапан)
*-входят в состав ремкомплекта К44-0.24.0-S10

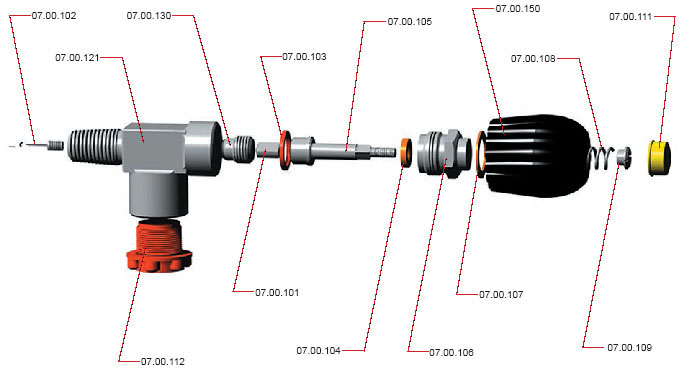

86АИР-98МИ.07.00.100 Вентиль баллонный в сборе (W19,2 или М18х1,5)
87АИР-98МИ.07.00.121Корпус вентиля (W19,2 или М18х1,5)
88АИР-98МИ.07.00.130 Клапан
89АИР-98МИ.07.00.150 Маховик
90АИР-98МИ.07.00.101Сухарь
91АИР-98МИ.07.00.102Трубка (хвостовик)
92АИР-98МИ.07.00.103Шайба (медная)
93АИР-98МИ.07.00.104 Шайба (фторопласт Ф-4В, сальниковая)
94АИР-98МИ.07.00.105Шпиндель
95АИР-98МИ.07.00.106Гайка сальниковая
96АИР-98МИ.07.00.107 Шайба (фторопласт Ф-4В, тонкая)
97АИР-98МИ.07.00.108Пружина
98АИР-98МИ.07.00.109Гайка
99АИР-98МИ.07.00.111Заглушка (маховика, полиэтилен)
100АИР-98МИ.07.00.112Заглушка (резьбовая, полиэтилен)
101АИР-98МИ.25.00.100 (без изб.давл.)Автомат легочный со шлангом для АИР-317
102333 87 00 Автомат легочный PSS в сборе со шлангом L-0,45 м.
АИР-98МИ.10.00.000 (резьба) Автомат легочный в сборе без шланга для АИР-98МИ
103ПТС 11.10.00.000 (штекер) Автомат легочный в сборе без шланга
104ПТС11.10.00.100 Корпус в сборе (со втулкой или гайкой)
105ПТС11.10.00.200 Мембрана в сборе
106АИР-98МИ.10.00.300 Крышка в сборе (с рычагом/байпасом, пружиной, осью)
107ПТС11.10.00.400 Седло клапана (узел в сборе)
108ПТС11.10.00.500Хомут металлический с винтом М4
109АИР-98МИ.10.00.002 Щиток
110АИР-98МИ.10.00.003 Гайка
111АИР-98МИ.10.00.004 Винт
112АИР-98МИ.25.00.111Рычаг (красный) в автомат легочный С/У
113АИР-98МИ.25.00.112Пружина в автомат легочный С/У
114АИР-98МИ.06.00.000 Шланг легочного автомата (основной) L-1,25
115АИР-98МИ.06.00.000-02 Шланг легочного автомата С/У L-1,5
116ПТС+90D.30.00.000 Спинка с привязной системой в сборе (простая)
117ПТС+90D.30.00.000 Спинка с привязной системой в сборе (огнестойк.)
118ПТС+90D.00.00.001-01Кронштейн
119ПТС+90D.00.00.002-01Вставка
120ПТС+90D.00.00.009Спинка пластиковая
121ПТС+90D.00.00.011Ложемент универсальный
122ПТС+90D.00.00.012Пряжка (прим. 4 шт.)
123ПТС 11.00.00.100 Ремень поясной
124ПТС 11.00.00.200 Ремень плечевой левый
125ПТС 11.00.00.300 Ремень плечевой правый
126ПТС 11.00.00.400 Ремень концевой (прим. 2 шт.)
127ПТС 11.00.00.500 Ремень баллонный с пряжкой
128ПТС 11.00.00.600 Ремень баллонный с пряжкой (для 2-х балл. исп.)
129ПТС+90D.15.00.000-01Ремень натяжной (для 2-х балл. 6,8 л.исполнения)
130АИР-98МИ.00.00.031Проставка (для 2-х балл. 4л. исполнения)
131ПТС56.00.00.600Шлевка с застежкой (прим. 6 шт.)
132FAST SК-50Пряжка поясная
133М6х32Болт
134М6Гайка (самоконтр.)
135ПТС 56.09.00.000 Адаптер в сборе с коротким шлангом с разъемом
136ПТС 11.06.00.000 Адаптер в сборе со шлангом Л/А
137ДОПОЛНИТЕЛЬНАЯ ОПЦИЯМонтаж разъема и штуцера в шланг Л/А
138ПТС 56.06.00.003-01Штуцер
139ПТС 41.01.00.050-01 Разъем в сборе
140ПТС 41.01.00.051-01 Корпус разъема
141АИР-98МИ.09.00.002 Корпус
142АИР-98МИ.09.00.003 Пружина
143АИР-98МИ.09.00.004 Клапан
144АИР-98МИ.09.00.005 Седло
145АИР-98МИ.09.00.007 Колпачок резиновый защитный
146АИР-98МИ.09.00.008 Пружина
147АИР-98МИ.09.00.009 Втулка
148АИР-98МИ.09.00.010 Обойма
149АИР-98МИ.09.00.011 Корпус
150АИР-98МИ.09.00.012 Манжета
151АИР-98МИ.09.00.013 Прокладка медная (прим. 2 шт.)
1524.0 ГОСТ 3722-81 Шарик (прим. 6 шт.)
153АИР-98МИ.25.00.000Спасат. Устройство (шлем-маска, Л/А, шланг, сумка)
154ПТС 11.25.00.000С/У капюшон. типа (капюшон с дозатором, шланг, сумка)
155ШМП-1Шлем-маска для С/У (также для АСВ-2)
156Panorama Nova StandartМаска панорамная для ПТС «Профи»
157ПТС «Обзор»Маска панорамная для ПТС «Профи», «Фарватер»
158ПТС «Обзор» (с резьбовым соедин.)Маска панорамная для АИР-98МИ
159ППМ-88 (без подпора)Маска панорамная для АИР-317, АСВ-2
160АИР-98МИ.15.00.000Сумка для масок всех типов
161ПТС-М.00.100 Клапанная коробка в сборе для маски ПТС «Обзор»
162б/нКлапанная коробка в сборе для маски ППМ-88
163б/нХомут клапанной коробки маски ПТС «Обзор», ППМ-88
164АИР-98МИ.12.00.035 Полуобойма поликарбонатная для ПТС «Обзор»,
ППМ-88, с винтом и гайкой (пара)
165АИР-98МИ.12.00.036 Стекло для маски ПТС «Обзор», ППМ-88
166ЦИАТИМ-221 (800 гр.)Смазка для узлов и деталей ДАСВ
167Molykotе 111 (100 гр.)Смазка для узлов и деталей ДАСВ

Адаптер АИР-98 МИ.08.00.000




Рис. 1 Адаптер АИР-98 МИ.08.00.000



Перечень деталей


п/п
ОбозначениеНаименованиеКол-во
1П7С41.01.00.051Корпус разъема1
209.00.002Корпус1
309.00.003Пружина1
409.00.004Клапан1
509.00.005Седло1
609.00.007Колпак1
709.00.008Пружина1
809 00.009Втулка1
909.00.010Обойма1
1009 00.011Корпус1
1109.00.012Манжета1
1209.00.013Прокладка2
13Шарик4.0 ГОСТ 3722-8195X18 ГОСТ 5632-726
1403.00.025Кольцо уплотнительное1
1505.00.006Кольцо уплотнительное1





Капилляр, шланги АИР-98 МИ




Рис. 2 Капилляр, шланги АИР-98 МИ



Перечень деталей


п/п
ОбозначениеНаименованиеКол- во
Капилляр АИР-98МИ.05.00.000
105.00.000Капилляр в сборе1
205.00.006Кольцо уплотнительное2
Шланг АИР-98МИ.06.00.000
306.00.000Шланг в сборе1
406.00.003Кольцо уплотнительное1
505.00.006Кольцо уплотнительное1
Шланг АИР-98МИ.06.00.000-02
706.00.000-02Шланг в сборе1
806.00.003Кольцо уплотнительное1






Коллектор АИР-98 МИ.08.00.000




Рис. 3 Коллектор АИР-98 МИ.08.00.000



Перечень деталей


п/п
ОбозначениеНаименованиеКол-во
102.00 100Муфта1
208.00.001Корпус1
302.00.022Штуцер1
402.00.028Кольцо уплотнительное2
502.00.028-01Кольцо уплотнительное2





Автомат легочный АИР-98 МИ.10.00.000




Рис. 4 Автомат легочный АИР-98 МИ.10.00.000



Перечень деталей

N
п/п
ОбозначениеНаименованиеКол-во
110.00.100Корпус1
210.00.200Мембрана1
310.00.301Крышка1
410.00.001Хомут1
510.00.002Щиток1
610.00.003Гайка1
710.00.004Винт1
810.00.006Кольцо1
9М4х20.32.139 ГОСТ 1491-80Винт1
10М4.32.139 ГОСТ 5915-70Гайка1
1110.00.302Ось1
1210.00.303Пружина1
1310.00.310Рычаг1
1410.00.450Клапан1
1510.00.470Рычаг1
1610.00.401Седло клапана1
1710.00.402Кольцо стопорное1
1810.00.403Фланец1
1910.00.404Пружина1
2010.00.405Пластина1
2110.00.406Шайба1
2210.00.407Шайба1
2310.00.408Ось1
24М2х6.32.139 ГОСТ 17475-80Винт2





Редуктор АИР-98 МИ.02.00.000




Рис. 5 Редуктор АИР-98 МИ.02.00.000



Перечень деталей

N
п/п
ОбозначениеНаименованиеКол-во
102.00.100Муфта1
202.00.200Клапан предохранительный1
302.00.001Корпус1
402.00.002Клапан редукционный1
502.00.003Седло1
602.00.004Корпус седла1
702.00.005Шайба1
802.00.006Поршень1
902.00.007Гайка1
1002.00.008Пружина1
1102.00.009Пружина1
1202.00.011Гайка1
1302.00.012Шайба1
1402.00.013Корпус1
1502.00.014Направляющая1
1602.00.015Пружина1
1702.00.016Контргайка1
1802.00.017Облицовка1
1902.00.018Винт1
2002.00.019Винт1
2102.00.021Вставка1
2202.00.022Штуцер1
2302.00.023Фильтр1
2402.00.024Винт1
2502.00.028Кольцо уплотнительное3
2602.00.028-01Кольцо уплотнительное1
2702.00.028-02Кольцо уплотнительное1
2802.00.028-03Кольцо уплотнительное2





Устройство сигнальное АИР-98 МИ.03.00.000




Рис. 6 Устройство сигнальное АИР-98 МИ.03.00.000



Перечень деталей

N
п/п
ОбозначениеНаименованиеКол-во
103.00.100Корпус свистка1
203.00.001Корпус1
303.00.002Сетка1
403.00.003Кожух1
503.00.004Контргайка1
603.00.006Втулка1
703.00.007Контргайка1
803.00.008Втулка1
903.00.009Пружина1
1003.00.011Шточок1
1103.00.012Заглушка1
1203.00.013Гайка1
1303.00.015Прокладка1
1403.00.007Облицовка1
1503.00.025Кольцо уплотнительное1
1603.00.019Винт1
1703.00.028Кольцо уплотнительное1
1803.00.028-03Кольцо уплотнительное3
19231.53.050(М12Х1,5)Манометр1






Вентиль АИР-98 МИ.07.00.100




Рис. 7 Вентиль АИР-98 МИ.07.00.100



Перечень деталей

N
п/п
ОбозначениеНаименованиеКол-во
107.00.130Клапан1
207.00.150Маховичок1
307.00.101Сухарь1
407.00.102Трубка1
507.00.103Шайба1
607.00.104Шайба1
707.00.105Шпиндель1
807.00.106Гайка сальниковая1
907.00.107Шайба1
1007.00.108Пружина1
1107.00.109Гайка1
1207.00.111Заглушка1
1307.00.112Заглушка1
1407.00.121Корпус1


top100.sec.ru
Ramblers Top100Ramblers Top100

Кстати:

Spravka.net
П. Т. Центр
