ДОМКРАТЫ ПНЕВМАТИЧЕСКИЕ ПД-2, ПД-4, ПД-10, ПД-20 и ДОМКРАТЫ ПНЕВМАТИЧЕСКИЕ ПДВ-1, ПДВ-2, ПДВ-4, ПДВ-5, ПДВ-6

   1. Возможная базовая комплектация пневмодомкратов ПД-2, ПД-4, ПД-10, ПД-20
   2. Техническое описание и инструкция по эксплуатации и ремонту ПД.00.ТО (ПД-2, ПД-4, ПД-10, ПД-20)
   3. Возможная базовая комплектация пневмодомкратов ПДВ-1, ПДВ-2, ПДВ-4, ПДВ-5, ПДВ-6

ДОМКРАТЫ ПНЕВМАТИЧЕСКИЕ. Техническое описание и инструкция по эксплатации и ремонту

Огнетушители с ДОСТАВКОЙ!! Проектирование, производство,продажа пожарно-охранной сигнализации.

Компактные грузоподъемные системы и устройства ПД-2, ПД-4, ПД-10, ПД-20




для строительно-монтажных, ремонтных и аварийно-спасательных работ на основе эластичных пневмодомкратов грузоподъемностью от 2 до 20 тонн с вариантами приводных, регулирующих и др. технологических устройств.

Области эффективного применения компактных грузоподъемных систем:

  •  строительно-монтажные, демонтажные, ремонтные работы в стесненных условиях реконструируемых производств, а также в пространственно ограниченных местах (маслоподвалы, траншеи, галереи и т.п.);
  •  ремонтно-восстановительные и аварийно-спасательные работы в условиях чрезвычайных ситуаций;
  •  монтаж высокоточного оборудования и конструкций;
  •  при монтаже и ремонте нежестких, в т.ч. резервуарных конструкций.

  • Пневмодомкраты эластичные

    Исполнительные элементы компактных грузоподъемных систем представляют собой многослойную резинокордную оболочку (подушечного типа) армированную металлическим тросиком.

  •  минимальный зазор для установки
  •  уникальное соотношение рабочего хода и начальной высоты
  •  любое пространственное положение
  •  упрощенные требования к опорным поверхностям
  •  повышенная стойкость к внешним силовым воздействиям (сдвиг, истирание, прокол, и т.д.)
  •  Сертификат соответствия Госстандарта России № POCCRU.HX12.H01263

  • Технические характеристики



    НаименованиеТипоразмер
    ПД-2ПД-4ПД-10ПД-20
    Грузоподъемность, т241020
    Рабочее давление, МПа0,60,60,60,6
    Рабочий ход, мм90140260350
    Габаритные размеры, мм
    при исходной высоте, мм
    190х250
    20
    250х350
    20
    430х470
    25
    550х630
    25
    Масса, кг1,32,56,011,5


    Особенности применения пневмодомкратов
    *суммирование подъемной силы (сложение грузоподъемностей) при традиционной схеме рамещения домкратов


    *удвоение рабочего хода при "пакетной" (не более двух штук) схеме размещения домкратов


    Пневмоприводные устройства




    Малогабаритные компрессоры
    Баллоны сжатого воздуха
    Воздушные насосы педального типа




    Специальные и универсальные пульты управления




    Пневморукав





    Базовый комплект певмодомкратов


    Базовый


    Базовый М



    Назначение
    Аварийно-спасательные, восстановительные строительно-монтажные и демонтажные работы


    Особенности
    Включает: домкраты ПД-4 и ПД-10 по 2 шт. (Базовый М - по 1 шт.), пульт управления, баллон (7л, 19,6 МПа), пневморукава с быстроразъемными соединениями.

    Обеспечивает: управляемые перемещения (подъем, раздвижка, отжим и т.п.) элементов строительных конструкций при выполнении монтажных, спасательных и др.работ

    Возможности
    Параллельная работа 2-х пневмодомкратов, последовательная работа 4-х пневмодомкратов

    Характеристики
    Суммарная грузоподъемность - до 28 т, максимальный ( разовый) рабочий ход до 500 мм, запас воздуха - 1000л.

    Состав комплекта



    БазовыйБазовый М
    Пневмодомкраты ПД-4, ПД-10по 2 шт.по 1 шт.
    Ст. баллон (7л, 19,6 МПа) с редуктором1 шт.1 шт.
    Пульт2 линии 1 шт.1 линия 1 шт.
    Пневморукава 4м4 шт.3 шт.
    ЗИП, техническая документация


    Специальный комплект певмодомкратов


    Специальный


    Специальный М



    Назначение
    Аварийно-спасательные, восстановительные строительно-монтажные и демонтажные работы


    Особенности
    Включает: домкраты ПД-4, ПД-10 и ПД-20 по 2 шт. ( Специальный М - по 1 шт.), пульт управления, баллон (7л, 29,4 МПа), пневморукава с быстроразъемными соединениями.

    Обеспечивает: управляемые перемещения (подъем, раздвижка, отжим и т. п.) элементов строительных конструкций при выполнении монтажных, спасательных и др. работ.

    Возможности
    Параллельная работа 2-х пневмодомкратов, последовательная работа 6-ти пневмодомкратов ( в Специальном М -3-х пневмодомкратов).

    Характеристики
    Суммарная грузоподъемность - до 68 т, максимальный (разовый) рабочий ход до 700 мм, запас воздуха - 2000 л.

    Состав комплекта



    СпециальныйСпециальный М
    Пневмодомкраты ПД-4, ПД-10, ПД-20по 2 шт.по 1 шт.
    Ст. баллон (7л, 29, 4МПа)1 шт.1 шт.
    Редуктор 300/61 шт.1 шт.
    Пульт2 линии 1 шт.1 линия 1 шт.
    Пневморукава 4м4 шт.3 шт.
    ЗИП, техническая документация


    Универсальный комплект певмодомкратов


    Универсальный комплект певмодомкратов



    Назначение
    Для строителей, спасателей, пожарных и ремонтников


    Особенности
    Возможность подключения к типовым источникам сжатого воздуха: строительный (гаражный) компрессор, цеховая воздушная магистраль, воздушная линия транспортного средства и т.п. Специально для газоспасателей, горноспасателей и т.п. предусмотрен вариант подключения домкратов к выводу на резервную маску дыхательных аппаратов, к малогабаритному компрессору.

    Состав комплекта



    Пневмодомкраты ПД-4, ПД-20по 1шт.
    Пневмодомкраты ПД-102 шт.
    Пульт (пульт 2 линии)1 шт.
    Пневморукава 4м4 шт.
    Соединительные и переходные элементы
    ЗИП, техническая документация

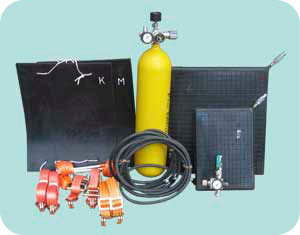

    Комплект певмодомкратов "Пневмопластырь"


    Комплект певмодомкратов "Пневмопластырь"



    Назначение
    Временная герметизация течей на емкостях (автомобильные и железнодорожные цистерны) с жидким продуктом.


    Особенности
    Комплект включает: эластомерные масло-бензостойкие и кислотно-щелочестойкие накладки с системой кольцевого бандажа (ленточные стропы 3-х типоразмеров, натяжные лебедки, соединительное устройство - траверса и др.); эластичные домкраты ПД-4 и ПД-10, ст. баллон с редуктром, пульт 1 линия, пневморукава с приводным и регулирующим устройством.

    Технические характеристики



    Диаметр трубы или емкости, ммот 500 до 3000
    Давление жидкого продукта, МПадо 0,2
    Суммарное время контакта с агрессивной средой, часне менее 24


    Схема монтажа

    Состав комплекта



    Оснастка «Пневмопластырь»1шт.
    Пневмодомкраты ПД-4, ПД-10по 1шт.
    Ст. баллон (7л, 19,6 МПа) с редуктором1шт.
    Пульт 1 линия1шт.
    Пневморукава 4м3шт.
    ЗИП, техн. документация


    Оснастка "Пневмопластырь"


    Оснастка "Пневмопластырь"



    Назначение
    Дополнительное устройство, расширяющее технологические возможности базового комплекта домкратов


    Состав комплекта



    Накладка М (МБС - нефтепродукты)1шт.
    Накладка К (ТМКЩ - растворы кислот, щелочей, солей)1шт.
    Лебедки типа УЛКЛС-1 (ленточная)2шт.
    Траверса, стропы1компл.
