Методика гидравлического расчета установки углекислотного пожаротушения низкого давления

1. Среднее за время подачи двуокиси углерода давление в изотермическом резервуаре p_m,МПа, определяется по формуле

p_m=0,5*(p₁+p₂),

где p₁ - давление в резервуаре при хранении двуокиси углерода, МПа; p₂ - давление в резервуаре в конце выпуска расчетного количества двуокиси углерода, МПа, определяется по рисунку 1.

2. Средний расход двуокиси углерода Q_m, кг*с^-1, определяется по формуле

, (2)

где m- расчетное количество двуокиси углерода, кг; t- нормативное время подачи двуокиси углерода, с.

3. Внутренний диаметр питающего (магистрального) трубопровода d_i, м, определяется по формуле

, (3)

где k₄ - множитель, определяется по таблице 1; l₁ - длина питающего (магистрального) трубопровода по проекту, м.

Таблица 1

4. Среднее давление в питающем (магистральном) трубопроводе в точке ввода его в защищаемое помещение

, (4)

где l₂ - эквивалентная длина трубопроводов от изотермического резервуара до точки, в которой определяется давление, м:

, (5)

где - сумма коэффициентов сопротивления фасонных частей трубопроводов.

5. Среднее давление

p'_m=0,5*(p₃+p₄),

где p₃ - давление в точке ввода питающего (магистрального) трубопровода в защищаемое помещение, МПа; p₄ - давление в конце питающего (магистрального) трубопровода, МПа.

6. Средний расход через насадок Q'_m, кг*с^-1, определяется по формуле

, (7)

где - коэффициент расхода через насадок; A₃ - площадь выпускного отверстия насадка, м; k₅ - коэффициент, определяемый по формуле

(8)

7. Количество насадков определяется по формуле

8. Внутренний диаметр распределительного трубопровода d'_i, м, рассчитывается из условия

(9)

где d- диаметр выпускного отверстия насадка.

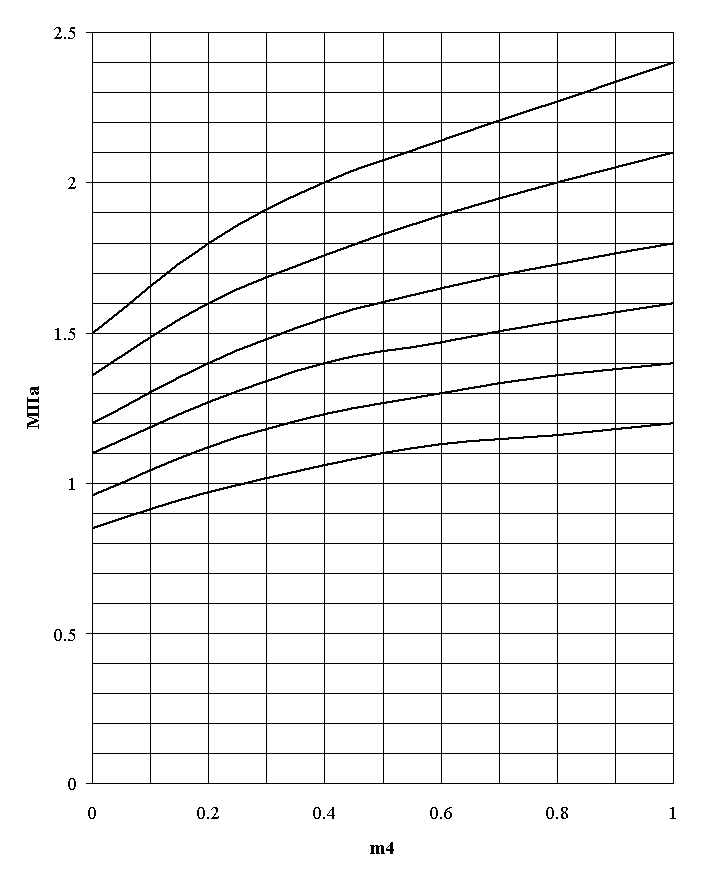

Рисунок 1. График для определения давления в изотермическом резервуаре в конце выпуска расчетного количества двуокиси углерода

_________
Примечание. Относительная масса двуокиси углерода определяется по формуле

,
где m₅- начальная масса двуокиси углерода, кг.
