Приложение 1
Обязательное
СТЕНД-ИМИТАТОР ВНЕШНЕГО
ДЫХАНИЯ ЧЕЛОВЕКА
Стенд-имитатор внешнего дыхания человека предназначен для объективной оценки противогаза при работе с различной дыхательной нагрузкой и в различных внешних микроклиматических условиях. Принципиальная схема стенда показана на рисунке.

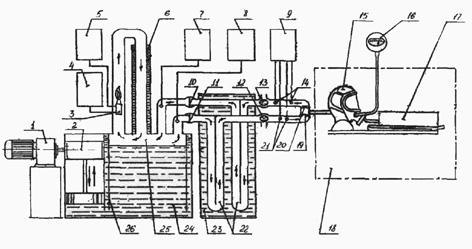

Принципиальная схема стенда-имитатора дыхания человека:
1 - привод "искусственных легких"; 2 - поршень; 3 - горелка; 4 - дозатор метанола;
5 - дозатор кислорода; 6 - водяной холодильник; 7,8- газоанализаторы;
9 - электроконтактные термометры; 10 - клапан вдоха; 11 ~ клапан выдоха;
12, 13 - трехходовой кран; 14, 21 - сухие и влажные датчики;
15 - муляж головы человека с капюшоном (лицевой частью); 16 - мановакуумметр;
17 - противогаз; 18 - климатическая камера; 19 - клапан выдоха; 20 - клапан вдоха;
22 - теплообменник; 23 - термостат; 24 - термостатическая ванна; 25 - камера газообмена;26 - корпус
При испытании противогаза на стенде определяют время защитного действия, условия дыхания, параметры основных систем и устройств.
Стенд имитирует вентиляционную функцию легких и легочный газообмен. Потребление кислорода и выделение двуокиси углерода имитируется при реакции горения метанола. Для имитации вентиляционной функции легких стенд создает пульсирующий поток газа с изменением объемного расхода, близким к синусоидальному, и равной продолжительностью фаз вдоха и выдоха.
Стенд имитирует температурно-влажностный режим выдоха путем нагревания и увлажнения выдыхаемой газовоздушной смеси.
Мгновенные значения объемного расхода не должны отличаться от синусоидальных более чем на ±4 %.
Объем дыхательного цикла должен быть от 0,9 до 2,9 дм3, частота дыхания должна быть от 15 до 30 1/мин.
В имитаторе дыхания и в месте присоединения стенда к лицевой части противогаза выдыхаемая газовоздушная смесь должна иметь температуру (36,5 ±0,5) oС и относительную влажность от (95 ±3) %.
В состав стенда должна входить климатическая камера, где поддерживается температура в пределах от минус 40 до 60 oС с отклонением от заданной величины не более ±2 oС со скоростью воздушного потока в пределах от 0,3 до 0,5 м/с.
Стенд должен быть укомплектован контрольно-измерительными приборами и устройствами, позволяющими устанавливать, контролировать параметры дыхательной нагрузки и регистрировать следующие параметры противогаза:
сопротивление дыханию в диапазоне от минус 1000 до 1000 Па с погрешностью не более ±20 Па;
объемную долю двуокиси углерода во вдыхаемой смеси в диапазоне от 0 до 5 % с погрешностью не более ±0,1 %;
объемную долю кислорода во вдыхаемой смеси в диапазоне от 0 до 25 % с погрешностью не более ±0,1 %.
Определение усредненного для каждого цикла дыхания содержания двуокиси углерода во вдыхаемой газовоздушной смеси проводится параллельно с регистрацией остальных измеряемых параметров.
Отобранная для анализа смесь должна после его окончания возвращаться в систему стенда.
