ПРИЛОЖЕНИЕ
к НПБ 105-03
Рекомендуемое

РАСЧЕТНОЕ ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Z УЧАСТИЯ ГОРЮЧИХ ГАЗОВ И ПАРОВ НЕНАГРЕТЫХ ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ ВО ВЗРЫВЕ

Материалы настоящего приложения применяются для случая 100m/(r_г,п V_св) < 0,5 С_нкпр, где С_нкпр — нижний концентрационный предел распространения пламени газа или пара, % (об.), и для помещений в форме прямоугольного параллелепипеда с отношением длины к ширине не более 5.

1. Коэффициент Z участия горючих газов и паров легковоспламеняющихся жидкостей во взрыве при заданном уровне значимости Q (С >) рассчитывается по формулам:

(1)

(2)

где С₀ — предэкспоненциальный множитель, % (об.), равный:

при отсутствии подвижности воздушной среды для горючих газов

(3)

при подвижности воздушной среды для горючих газов

(4)

при отсутствии подвижности воздушной среды для паров легковоспламеняющихся жидкостей

(5)

при подвижности воздушной среды для паров легковоспламеняющихся жидкостей

(6)

m — масса газа или паров ЛВЖ, поступающих в объем помещения в соответствии с разд. 3, кг;

— допустимые отклонения концентрации при задаваемом уровне значимости Q(С>), приведенные в таблице П1;

Х_нкпр, Y_нкпр, Z_нкпр ѕ расстояния по осям X, Y и Z от источника поступления газа или пара, ограниченные нижним концентрационным пределом распространения пламени соответственно, м; рассчитываются по формулам (10 — 12) приложения;

L, S — длина и ширина помещения, м;

F — площадь пола помещения, м²;

U — подвижность воздушной среды, м*с^-1;

С_н — концентрация насыщенных паров при расчетной температуре t_p, ^oС, воздуха в помещении, % (об.).

Концентрация С_н может быть найдена по формуле

(7)

где Р_н — давление насыщенных паров при расчетной температуре (находится из справочной литературы), кПа;

P₀ — атмосферное давление, равное 101 кПа.

Таблица 1

Характер распределения концентраций	Q (С >)
Для горючих газов при отсутствии подвижности воздушной среды	0,1	1,29
	0,05	1,38
	0,01	1,53
	0,003	1,63
	0,001	1,70
	0,000001	2,04
Для горючих газов при подвижности воздушной среды	0,1	1,29
	0,05	1,37
	0,01	1,52
	0,003	1,62
	0,001	1,70
	0,000001	2,03
Для паров легковоспламеняющихся жидкостей при отсутствии подвижности воздушной среды	0,1	1,19
	0,05	1,25
	0,01	1,35
	0,003	1,41
	0,001	1,46
	0,000001	1,68
Для паров легковоспламеняющихсяжидкостей при подвижности воздушной среды	0,1	1,21
	0,05	1,27
	0,01	1,38
	0,003	1,45
	0,001	1,51
	0,000001	1,75

Величина уровня значимости Q (С >) выбирается, исходя из особенностей технологического процесса. Допускается принимать Q (С>) равным 0,05.

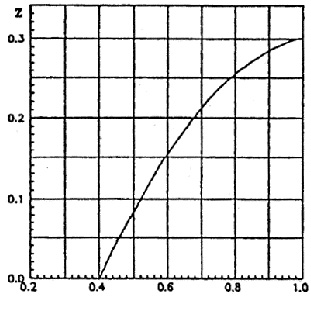

2. Величина коэффициента Z участия паров легковоспламеняющихся жидкостей во взрыве может быть определена по графику, приведенному на рисунке.

Значения Х определяются по формуле

(8)

где С* — величина, задаваемая соотношением

(9)

где — эффективный коэффициент избытка горючего, принимаемый равным 1,9.

3. Расстояния Х_нкпр, Y_нкпр и Z_нкпр рассчитываются по формулам:

(10)

(11)

(12)

где K₁ — коэффициент, принимаемый равным 1,1314 для горючих газов и 1,1958 для легковоспламеняющихся жидкостей;

K₂ — коэффициент, принимаемый равным 1 для горючих газов и K₂=T/3600 для легковоспламеняющихся жидкостей;

K₃ — коэффициент, принимаемый равным 0,0253 для горючих газов при отсутствии подвижности воздушной среды; 0,02828 для горючих газов при подвижности воздушной среды; 0,04714 для легковоспламеняющихся жидкостей при отсутствии подвижности воздушной среды и 0,3536 для легковоспламеняющихся жидкостей при подвижности воздушной среды;

Н ѕ высота помещения, м.

При отрицательных значениях логарифмов расстояния Х_нкпр, Y_нкпр и Z_нкпр принимаются равными 0.
