НПБ 153-2000. Техника пожарная. Головки соединительные пожарные. Технические требования пожарной безопасности. Методы испытаний. Взамен НПБ 153-96
НПБ 153-2000 взамен НПБ 153-96. 1 Область применения 2 Термины и определения 3 Общие положения 4 Технические требования пожарной безопасности 5 Методы испытаний 6 Нормативные ссылки Приложение | | ПРИЛОЖЕНИЕ

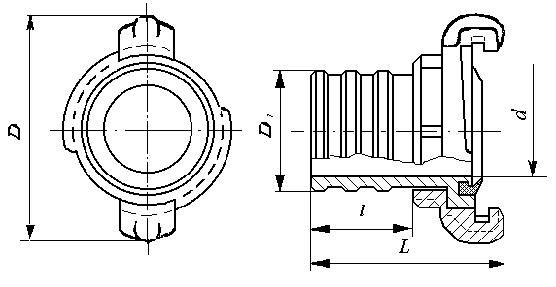

Рисунок 1. Рукавная напорная головка
Таблица 1
Размеры рукавной напорной головки
| DN, мм | D, мм | D1, мм | d, мм, не более | l, мм, не менее | L, мм, не более |
| 25 | 60 | 28,4+0,1 | 19 | 35 | 65 |
| 40 | 92 | 38± 0,3 | 30 | 35 | 78 |
| 50 | 98 | 50,5+0,3- 0,5 | 42 | 52 | 92 |
| 70 | 128 | 66,0+0,3- 0,5 | 57 | 56 | 108 |
| 80 | 142 | 77,0+0,3- 0,5 | 69 | 60 | 120 |
| 90 | 175 | 89+0,3- 0,5 | 78 | 100 | 160 |
| 150 | 242 | 150+0,5- 0,7 | 136 | 95 | 173 |
_________
Примечание: Рисунки 1-9 не определяют конструкцию.

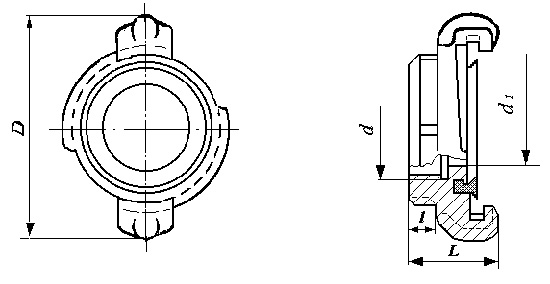

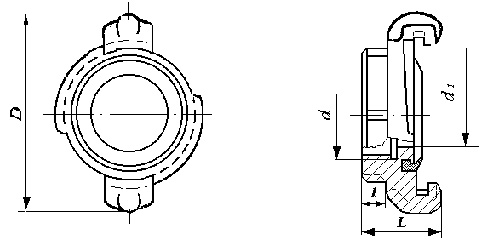

Рисунок 2. Муфтовая напорная головка
Таблица 2
Размеры муфтовой напорной головки
| DN, мм | D, мм | d, мм | d1, мм | l, мм | L, мм, не более |
| 25 | 60 | 19 | 1-В | 17 | 40 |
| 40 | 92 | 30 | 1,5-В | 20 | 43 |
| 50 | 98 | 43 | 2-В | 21 | 44 |
| 70 | 128 | 57 | 2,5-В | 25 | 56 |
| 80 | 142 | 68 | 3-В | 28 | 60 |
| 90 | 175 | 78 | 3-В | 28 | 62 |
| 150 | 242 | 136 | 6-В | 35 | 78 |
Рисунок 3. Цапковая напорная головка
Таблица 3
Размеры цапковой напорной головки
| DN, мм | D, мм | D1, мм | d, мм | l, мм | L, мм, не более |
| 25 | 60 | G1-В | 19 | 14,0 | 40 |
| 40 | 92 | G1,5-В | 30 | 20,0 | 43 |
| 50 | 98 | G2-В | 43 | 22,5 | 55 |
| 70 | 128 | G2,5-В | 68 | 25,0 | 61 |
| 80 | 142 | G3-В | 68 | 28,0 | 68 |
| 90 | 175 | G3-В | 78 | 28,0 | 70 |
| 150 | 242 | G6-В | 136 | 45,0 | 98 |

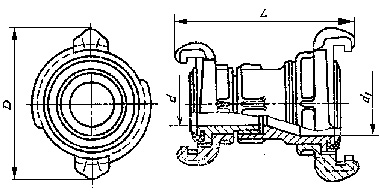

Рисунок 4. Переходная напорная головка
Таблица 4
Размеры переходной напорной головки
| DN, мм | D, мм | d, мм | d1, мм | L, мм, не более |
| 50x25 | 98 | 19 | 42 | 105 |
| 50x40 | 98 | 30 | 42 | 104,5 |
| 70x50 | 128 | 42 | 55 | 155 |
| 80x50 | 142 | 42 | 67 | 167 |
| 80x70 | 142 | 57 | 67 | 160 |

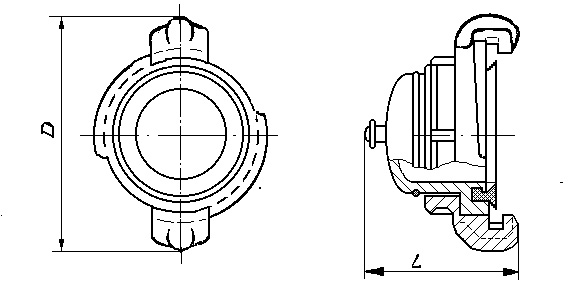

Рисунок 5. Напорная головка-заглушка
Таблица 5
Размеры напорной головки-заглушки
| DN, мм | D, мм | L, мм, не более |
| 25 | 60 | 40 |
| 40 | 92 | 65 |
| 50 | 98 | 75 |
| 70 | 128 | 80 |
| 80 | 142 | 90 |
| 90 | 175 | 85 |
| 150 | 242 | 125 |

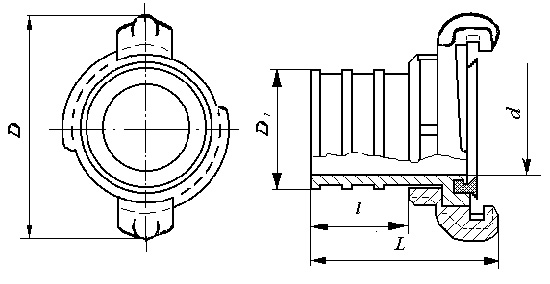

Рисунок 6. Рукавная всасывающая головка
Таблица 6
Размеры рукавной всасывающей головки
| DN, мм | D, мм | D1, мм | d, мм | l, мм | L, мм, не более |
| 80 | 142 | 75± 0,4 | 64 | 100 | 172 |
| 100 | 175 | 100± 0,5 | 87 | 100 | 172 |
| 125 | 210 | 124± 0,5 | 110 | 110 | 220 |

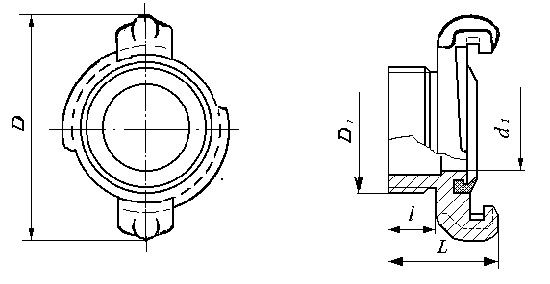

Рисунок 7. Муфтовая всасывающая головка
Таблица 7
Размеры муфтовой всасывающей головки
| DN, мм | D, мм | d1, мм | d, мм | l, мм | L, мм, не более |
| 80 | 142 | М 95 ± 4 | 64 | 28 | 64 |
| 100 | 175 | М 125± 6 | 87 | 40 | 76 |
| 125 | 210 | М 150± 6 | 110 | 40 | 81 |

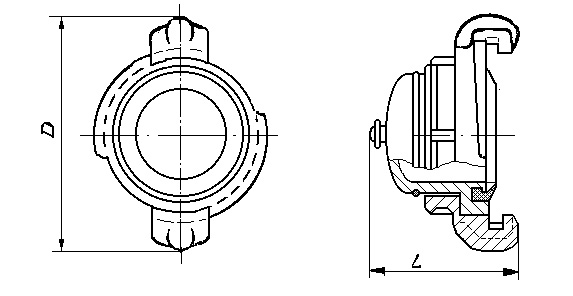

Рисунок 8. Всасывающая головка-заглушка
Таблица 8
Размеры всасывающей головки-заглушки
| DN | D | L, не более |
| 80 | 142 | 86 |
| 100 | 175 | 92 |
| 125 | 210 | 100 |

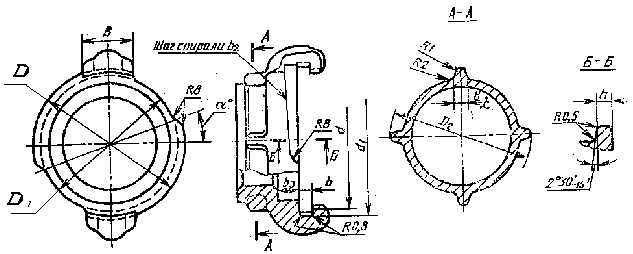

Таблица 9
Размеры, обеспечивающие смыкаемость головок
| DN, мм | D, мм | D1, мм | D2, мм | d1, мм | B, мм | b, мм | b2, мм | b3, мм | h, мм |  o |
| 25 | 46± 0,2 | 40-0,5 | 40+0,5 | 47+0,33 | 18 | 4,5+0,10 | 4 | 11+0,22 | 3,5-0,18 | 10 |
| 40 | 71-0,5 | 63-0,4 | 64+0,46 | 72+0,46 | 24 | 6+0,22 | 7 | 11+0,22 | 4,6-0,18 | 15 |
| 50 | 85-0,87 | 77-0,74 | 77+0,54 | 86+0,54 | 28 | 7+0,22 | 7 | 12+0,22 | 4,6-0,18 | 20 |
| 70 | 103-0,87 | 94-0,87 | 95+0,54 | 104+0,54 | 32 | 8+0,22 | 8 | 12+0,22 | 6,7-0,18 | 25 |
| 80 | 115-0,87 | 106-0,87 | 107+0,54 | 116+0,54 | 35 | 9+0,22 | 8 | 14+0,27 | 7,25-0,22 | 25 |
| 90 | 149-1,0 | 139-1,0 | 140+0,63 | 150+0,63 | 38 | 9,5+0,22 | 9 | 15+0,27 | 7,25-0,22 | 30 |
| 100 | 149-1,0 | 139-1,0 | 140+0,63 | 150+0,63 | 38 | 9,5+0,22 | 9 | 15+0,27 | 7,25-0,22 | 30 |
| 125 | 175-1,0 | 165-1,0 | 166+0,63 | 176+0,63 | 40 | 10+0,22 | 10 | 18+0,27 | 7,85-0,22 | 30 |
| 150 | 175-1,15 | 175-1,15 | 185+0,63 | 197+0,63 | 40 | 12+0,22 | 10 | 15+0,27 | 7,2-0,22 | 30 |
| |
