4. ПОДГОТОВКА К РАБОТЕ И ПРОВЕРКА
ТЕХНИЧЕСКОГО СОСТОЯНИЯ УСТАНОВКИ ПОЖАРОТУШЕНИЯ
4.1. Установка водяного пожаротушения состоит из:
источника водоснабжения (резервуар, водоем, городской водопровод и т.д.);
пожарных насосов (предназначенных для забора и подачи воды в напорные трубопроводы);
всасывающих трубопроводов (соединяющих водоисточник с пожарными насосами);
напорных трубопроводов (от насоса до узла управления);
распределительных трубопроводов (проложены в пределах защищаемого помещения);
узлов управления, устанавливаемых в конце напорных трубопроводов;
оросителей.
Кроме перечисленного, исходя из проектных решений, в схему установок пожаротушения могут быть включены:
бак с водой для заливки пожарных насосов;
пневмобак для поддержания постоянного давления в сети установки пожаротушения;
компрессор для подпитки пневмобака воздухом;
спускные краны;
обратные клапаны;
дозировочные шайбы;
реле давления;
манометры;
вакуумметры;
уровнемеры для измерения уровня в резервуарах и пневмобаке;
другие приборы сигнализации, управления и автоматики.
Принципиальная схема установки водяного пожаротушения приведена на рисунке.
4.2. После окончания монтажных работ всасывающие, напорные и распределительные трубопроводы должны быть промыты и подвергнуты гидравлическим испытаниям. Результаты промывки и опрессовки должны быть оформлены актами (приложения 1 и 2).
При наличии возможности следует проверить эффективность установки пожаротушения путем организации тушения искусственного очага пожара (приложение 3).
4.3. При промывке трубопроводов воду следует подавать с их концов в сторону узлов управления (в целях предупреждения засорения труб с меньшим диаметром) при скорости на 15-20% больше скорости воды при пожаре (определяется расчетом или рекомендациями проектных организаций). Промывку следует продолжать до устойчивого появления чистой воды.
При невозможности промывки отдельных участков трубопроводов допускается продувка их сухим, чистым, сжатым воздухом или инертным газом.
4.4. Гидравлическое испытание трубопроводов необходимо производить под давлением, равным 1,25 рабочего (Р), но не менее Р+0,3 МПа, в течение 10 мин.
Для отключения испытываемого участка от остальной сети необходимо установить глухие фланцы или заглушки. Не допускается использовать для этой цели имеющиеся узлы управления, ремонтные задвижки и т.п.
После 10 мин испытаний давление следует постепенно снизить до рабочего и произвести тщательный осмотр всех сварных соединений и прилегающих к ним участков.
Сеть трубопроводов считается выдержавшей гидравлическое испытание, если не обнаружено признаков разрыва, течи и капель в сварных соединениях и на основном металле, видимых остаточных деформаций.
Измерять давление следует двумя манометрами.
4.5. Промывка и гидравлические испытания трубопроводов должны проводиться в условиях, исключающих их замерзание.
Запрещается засыпка открытых траншей с трубопроводами, подвергшимися действиям сильных морозов, или засыпка таких траншей смерзшимся грунтом.
4.6. Установки автоматического водяного пожаротушения должны работать в режиме автоматического пуска. На период нахождения в кабельных сооружениях персонала (обход, ремонтные работы и т.п.) пуск установок должен переводиться на ручное (дистанционное) включение (п. 3.2).

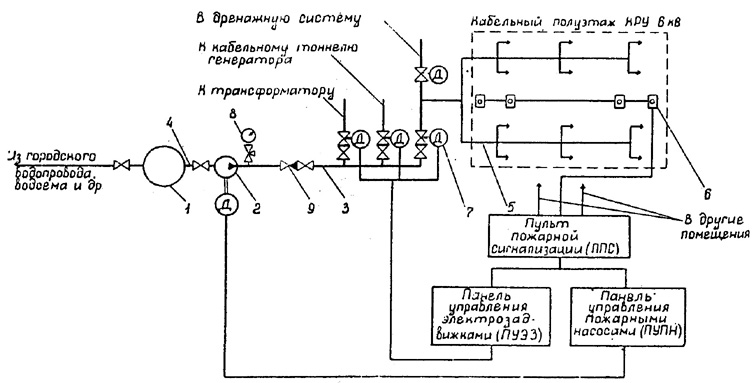

Принципиальная схема установки водяного пожаротушения:
1 — резервуар хранения воды; 2 — пожарный насос (ПН) с электроприводом; 3 — напорный трубопровод; 4 — всасывающий трубопровод; 5 — распределительный трубопровод; 6 — пожарный извещатель (ПИ); 7 — узел управления; 8 — манометр; 9 — обратный клапан (ОК)
_________
Примечание. Резервный пожарный насос с арматурой не показан.
